Инструкция по замене экрана на iphone 6s с подробными фото

Разборка 6

Выключить телефон и до начала разборки подождать не менее 30 сек.

Отверткой Pentalobe выкручиваем 2 винта в нижней части телефона, удерживающие дисплейный модуль в корпусе.

Установите присоску в нижней части дисплея, но не на кнопку Home.

Потянуть за присоску, до появления свободного пространства (щели) между дисплеем и корпусом iPhone 6.

Затем используя пластиковый медиатор, отсоединяем дисплейный модуль от корпуса. Помним о 4-х шлейфах дисплейного модуля которые подключаются к разъемам на материнской плате. Их нужно сохранить целыми)

Откручиваем 5 винтов удерживающих фиксатор коннекторов шлейфов дисплейного модуля. Винты все разные.

Спаджером отключаем шлейфы дисплея от материнской платы.

Убираем дисплей в сторону.

Дальше, можно пойти двумя путями, это зависит от того с какой неисправностью Вам принесли телефон на ремонт:

• разборка дисплея,
• разборка корпуса телефона.

Начнем с дисплея.

Демонтируем кнопку Home. Помним про шлейф кнопки, который лучше сохранить целым.

Основные настройки

Персональный аккаунт Apple ID позволит владельцу пользоваться смартфоном, скачивать приложения, использовать почтовый сервис Apple, пользоваться iCloud и т.д. Для начала следует выбрать пункт в меню телефона «Настроить как новый iPhone».

Шаг 1. Появится новое меню, при активации нового гаджета нужно нажать пункт: «Создать Apple ID бесплатно».

Шаг 2. Указать дату своего рождения.

Шаг 3. Заполнить графу «Электронный адрес».

iCloud

Перед началом настройки нужно убедиться, что на гаджете установлена последняя версия iOS. Для этого перейти в раздел «Настройки» => «Основные» => «Обновление ПО». Проверить, доступно ли обновление.

Если ПО актуально, выполнить:

Шаг 1. Проследовать в раздел «Настройки» и произвести вход с помощью указанного ранее идентификатора Apple ID. После этого служба iCloud включится автоматически.

Шаг 2. В разделе «Настройки», нажать на строке со своим именем, выбрать iCloud.

Шаг 3. Указать те программы (пример: «Фото», «Контакты», «Календари», иные программы), которые необходимо использовать с помощью iCloud.

Перенос контактов на iPhone

Перенести контакты с сим-карты можно через меню «Настройки»:

Шаг 1. В разделе «Почта, адреса, календари» нужно отыскать пункт «Импортировать контакты SIM».

Шаг 2. Программа поинтересуется, куда нужно поместить контакты: в учетную запись iCloud или на сам iPhone.

Шаг 3. Следует выбрать второй пункт, информация попадёт в память телефона.

App Store: как запустить и пользоваться

Сервис позволяет покупать и скачивать полезный контент: программы, музыку, видео. Для подключения следует найти значок App Store и нажать на него, затем выполнить последовательность действий:

1. Кликнуть на значке.
2. Ввести е-мейл, указать страну.
3. Программа попросить принять правила использования сервиса.
4. Ввести имя и дату рождения.
5. Указать номер банковской карты. Если не вводить, то при каждой покупке придётся вводить реквизиты.
6. Затем подтвердить номер телефона и нажать «Далее».
7. На электронную почту придёт письмо, нужно активировать аккаунт, выполнив инструкцию.

интересное

Весной Apple покажет новые iPhone SE, iPad Air и Mac

Pro-модели iPhone 15 получат китайские дисплеи

Первое знакомство с гаджетом завершено. Айфон 6 — как пользоваться, обучение основным настройкам и функции известны. Но можно продемонстрировать и ряд тонкостей.

Шаг 1: отсоединяем дисплей

Отсоединяем дисплей от iPhone 6S

Выключите iPhone 6S

В противном случае дело может дойти до короткого замыкания.
Теперь осторожно прогрейте края смартфона с помощью строительного фена или обычного фена для волос. Нагревать нужно слегка, чтобы устройство было чуть теплым

Внимательно следите за соблюдением необходимого расстояния между нагревательным прибором и смартфоном, чтобы избежать повреждений.
Открутите два винтика, расположенные на нижней стороне возле разъема для зарядки, поместите присоску на экран рядом с кнопкой «Home» и возьмите в руки пластиковый медиатор.

Вставьте медиатор под кнопкой «Home» между дисплеем и корпусом. Для этого потяните с небольшим усилием за присоску.

Двигайте медиатором по периметру смартфона до тех пор, пока дисплей не отделится от корпуса. При этом вставляйте медиатор в устройство лишь на несколько миллиметров.
Когда дисплей отделится во всех местах, можете осторожно потянуть его вверх. Вы увидите, что дисплей все еще связан с корпусом посредством шлейфа.
Чтобы не повредить контакты, дисплей можно поднимать максимум на 90 градусов
Это особенно важно при установке нового дисплея, чтобы не повредить шлейф.

Совет: если дисплей поврежден очень сильно, в некоторых случаях присоска не сможет приклеиться в нужном месте. Тогда следует просто наклеить возле кнопки «Home» небольшой кусок липкой ленты.

iPhone 6S: меняем дисплей. Инструкция по ремонту

Если дисплей вашего iPhone 6S поврежден, вы в любое время можете поменять его самостоятельно. Мы расскажем вам шаг за шагом, как это делается.

В статье вы найдете подробную инструкцию, как заменить разбитый дисплей на iPhone 6S. Для замены лучше всего использовать запчасти и инструменты от сертифицированных поставщиков Apple.

Подготовка: инструменты и новый дисплей

Меняем дисплей на iPhone 6S

Для замены дисплея вам понадобится как сам новый экран, так и набор специальных инструментов. К числу необходимых инструментов относятся две отвертки, присоска, а также пластиковый медиатор.

Дисплей, как и набор инструментов, можно приобрести у фирменных поставщиков запчастей для ремонта Apple — заказать по интернету или поинтересоваться наличием магазинов в вашем городе. В зависимости от вашей модели следует выбрать соответствующий набор для ремонта: iPhone 6S Black, iPhone 6S White, iPhone 6S Plus Black, iPhone 6S Plus White.

Кроме того, понадобится строительный фен, хотя вполне подойдет и обычный, используемый для сушки волос. Дисплей приклеен к корпусу и может быть легко извлечен только после прогрева места клеевого соединения.

Шаг 1: отсоединяем дисплей

Выключите iPhone 6S. В противном случае дело может дойти до короткого замыкания

Теперь осторожно прогрейте края смартфона с помощью строительного фена или обычного фена для волос. Нагревать нужно слегка, чтобы устройство было чуть теплым

Внимательно следите за соблюдением необходимого расстояния между нагревательным прибором и смартфоном, чтобы избежать повреждений. Открутите два винтика, расположенные на нижней стороне возле разъема для зарядки, поместите присоску на экран рядом с кнопкой «Home» и возьмите в руки пластиковый медиатор. Вставьте медиатор под кнопкой «Home» между дисплеем и корпусом. Для этого потяните с небольшим усилием за присоску. Двигайте медиатором по периметру смартфона до тех пор, пока дисплей не отделится от корпуса. При этом вставляйте медиатор в устройство лишь на несколько миллиметров. Когда дисплей отделится во всех местах, можете осторожно потянуть его вверх. Вы увидите, что дисплей все еще связан с корпусом посредством шлейфа. Чтобы не повредить контакты, дисплей можно поднимать максимум на 90 градусов
Это особенно важно при установке нового дисплея, чтобы не повредить шлейф. Совет: если дисплей поврежден очень сильно, в некоторых случаях присоска не сможет приклеиться в нужном месте
Тогда следует просто наклеить возле кнопки « Home » небольшой кусок липкой ленты.

Шаг 2: демонтируем дисплей

iPhone 6S: демонтируем старый дисплей

Примечание: на этом шаге и последующих вам понадобится извлечь из iPhone множество разных болтиков. Кладите их на входящую в комплект поставки магнитную пластинку или сами нарисуйте себе схему последующей сборки

Сортировка является очень важной, поскольку даже болты одинакового типа могут иметь различную длину

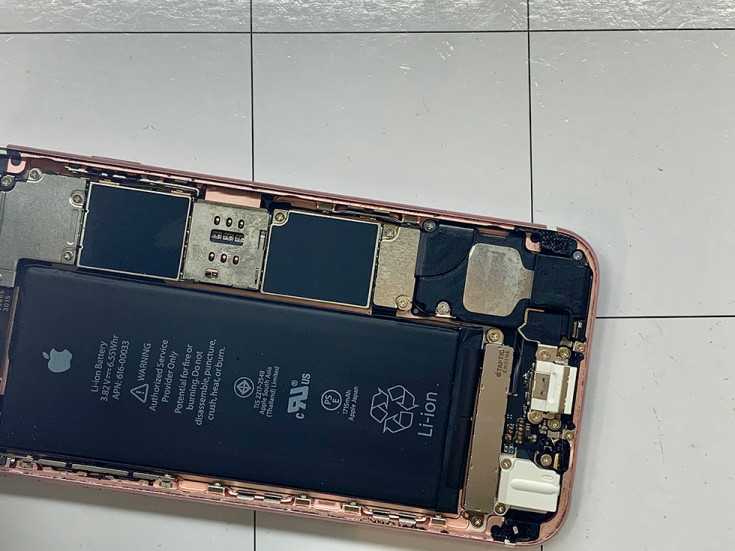

Прежде чем приступать к демонтажу, нужно отсоединить контакты аккумулятора. Таким образом вы исключите вероятность того, что смартфон нечаянно включится, и дело дойдет до короткого замыкания. Для этого открутите два болта около аккумуляторного штекера и снимите защитную пластинку

Затем осторожно отсоедините штекер, поддевая его тонкой отверткой или ногтем. Сверху справа внутри iPhone 6S располагается металлическая пластинка

Открутите четыре болта и снимите эту крышку. Под крышкой вы найдете три шлейфа. С помощью пластикового инструмента осторожно отсоедините их по направлению вверх. Удалите старый дисплей и подключите новый к своему iPhone. Затем просто положите дисплей на корпус устройства. Включите iPhone и протестируйте его — работает ли новый дисплей корректно. Если все функции доступны, снова выключите iPhone 6S. Теперь смонтируйте новый дисплей в обратной последовательности.

Шаг 3: заменяем дисплей

Монтируем новый дисплей в iPhone 6S

Примечание: на этом шаге нужно будет отсоединить и присоединить несколько дополнительных запчастей. При демонтаже на этом шаге нужно быть особенно осторожным

Несколько элементов склеены между собой, и важно их не повредить

Дешевая замена дисплея iPhone 6s своими руками (инструкция)

Замена дисплея iPhone — одна из самых частых услуг, которую оказывают в любых сервисных центрах, даже тех, которые не специализируются на технике Apple. А ведь поменять экран iPhone, причем реально дешево и качественно, можно в домашних условиях. В этой инструкции подробно рассказали, как заменить экран на iPhone 6s — получится у каждого.

Что потребуется для замены дисплея iPhone 6s

• дисплей для iPhone 6s,
• алюминиевая лопатка для вскрытия корпуса,
• пинцет,
• набор отверток Xiaomi Wiha,
• 20 минут свободного времени.

Как заменить дисплей iPhone 6s

Шаг 1. Откручиваем торцевые винты (2 шт).

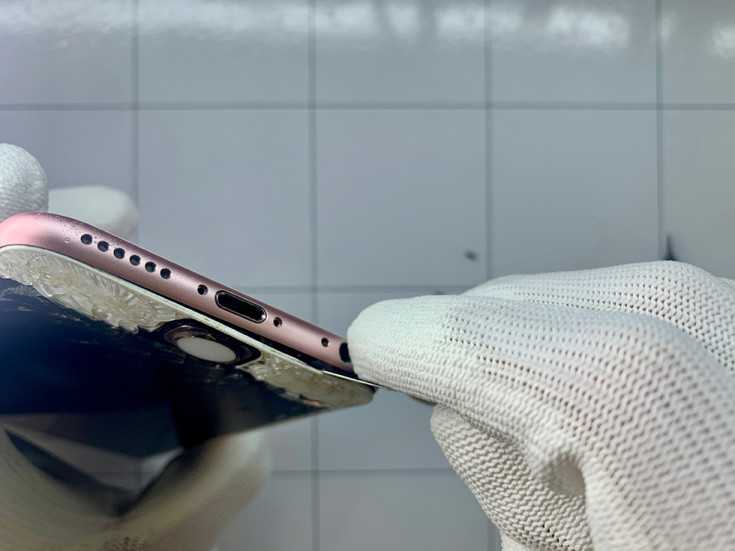

Шаг 2. Вскрываем телефон алюминиевой лопаткой. Вскрываем ровно в том месте, которое указано на первом фото (в левом нижнем углу корпуса). Рамка в этом месте тоньше на всех моделях iPhone для облегчения вскрытия телефона.

Шаг 3. Откручиваем два винта, которые удерживают защитную пластину. Далее снимаем защитный экран и отключаем шлейф аккумулятора.

Важно! Запомните расположение винтов — они различаются длиной

Шаг 4. Откручиваем четыре винта защитного экрана шлейфов дисплея и снимаем его.

Важно! Расположение этих винтов тоже необходимо запомнить, не смешайте их. Причина заключается в том, что на iPhone 6s можно прокрутить две гильзы на плате и повредить дорожки на верхних слоях, что повлечет за собой пропажу изображения

Не стоит закручивать винт длиннее родного или прилагать усилия при закручивании.

Шаг 5. Отключаем три шлейфа дисплея. Нижнюю часть корпуса откладываем, она пока не понадобится.

Шаг 6. Откручиваем боковой винт, который держит теплоотводящую пластину.

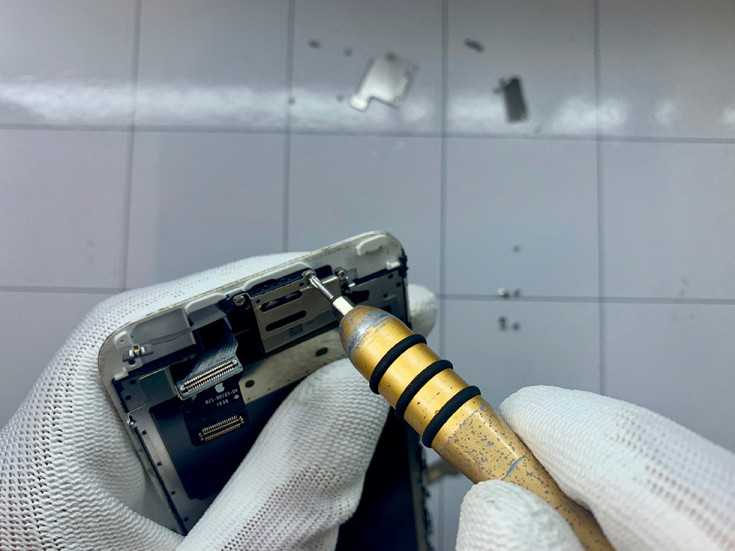

Шаг 7. Откручиваем по три винта, которые удерживают теплоотводящую пластину слева и справа.

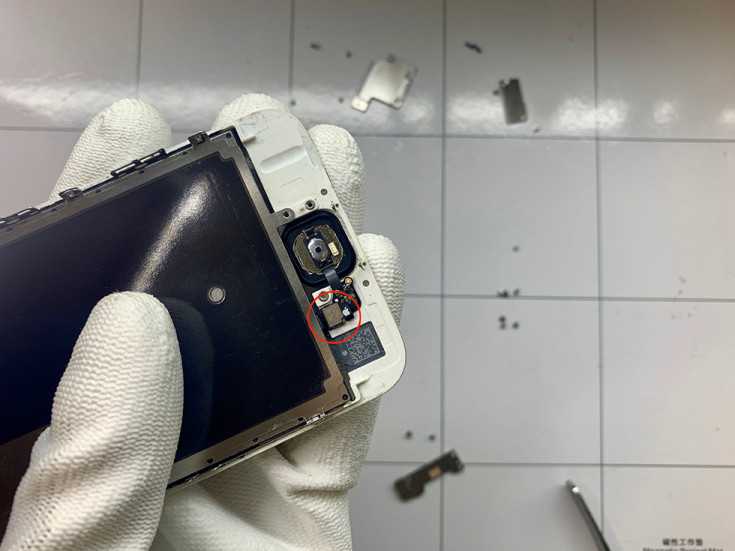

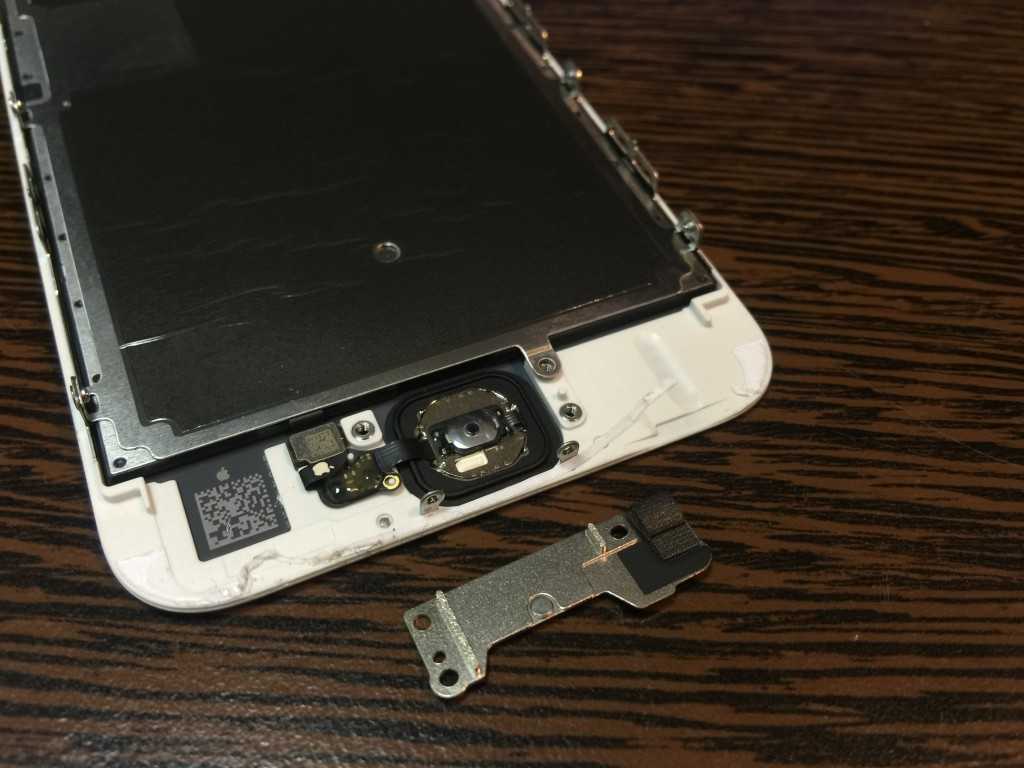

Шаг 8. Переходим к извлечению кнопки «Домой». Для начала откручиваем три винта и снимаем защитную пластину с толкателем.

Шаг 9. Отсоединяем шлейф кнопки «Домой».

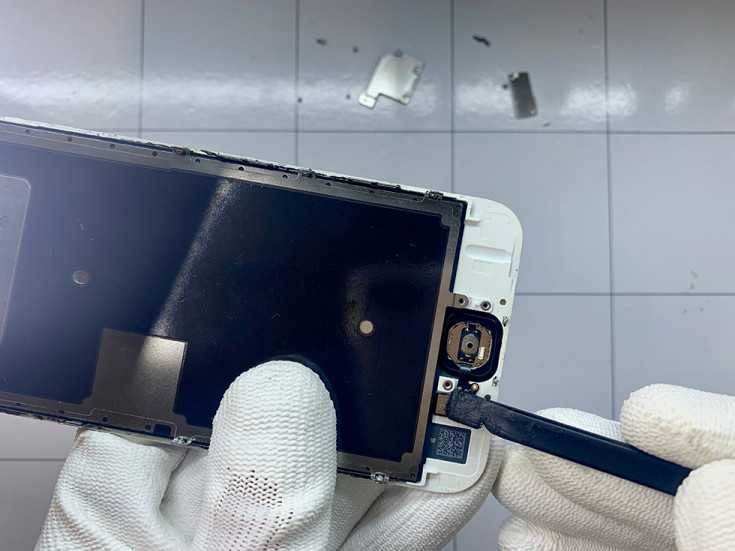

Шаг 10. Отклеиваем шлейф кнопки «Домой».

Важно! Будьте очень осторожны, так как малейшее повреждение шлейфа приведет к неисправности кнопки, Touch ID может перестать работать

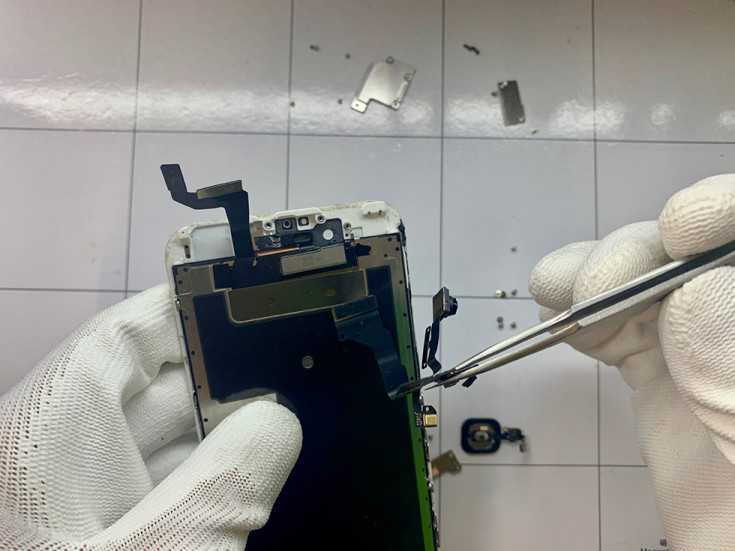

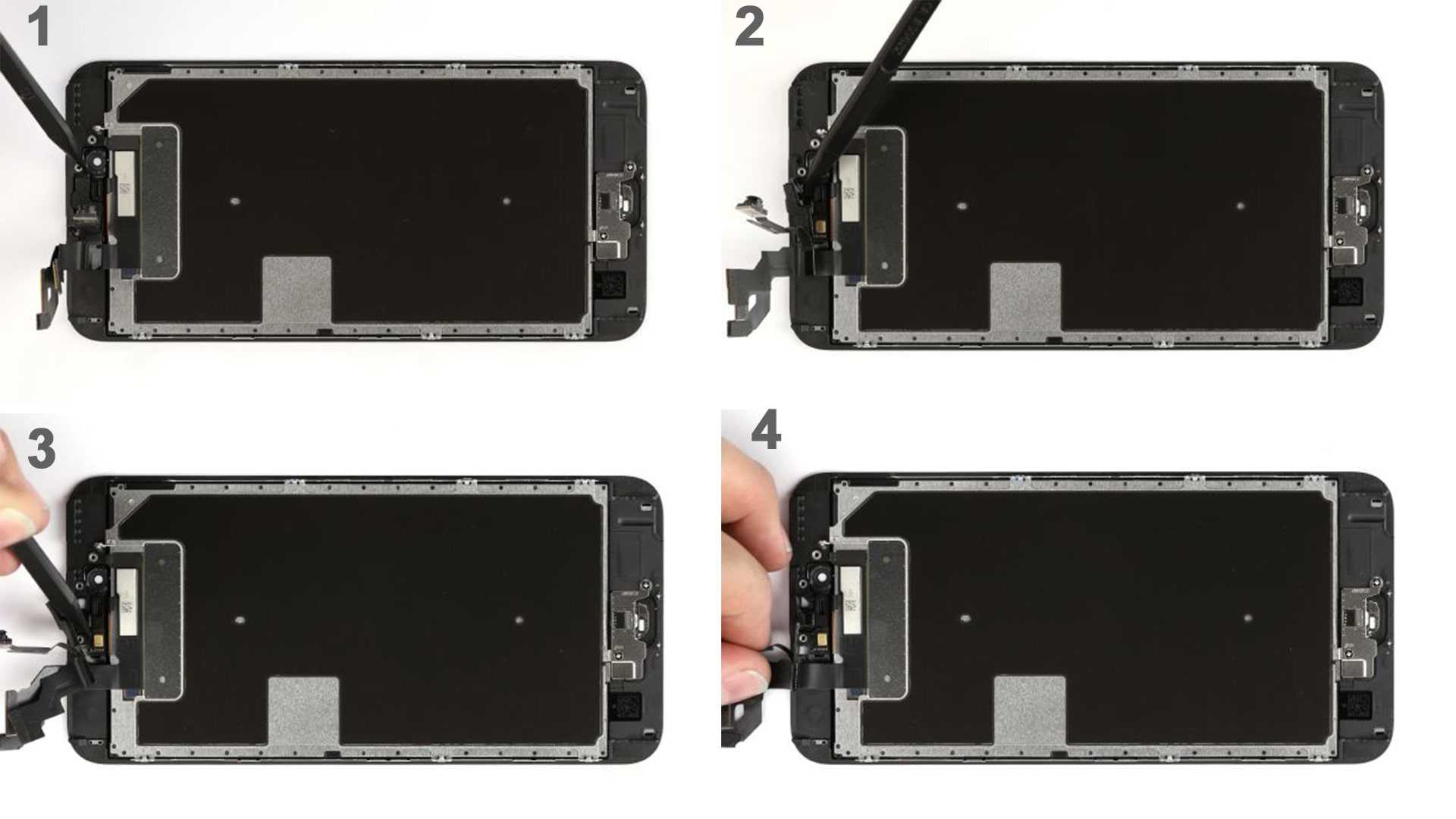

Шаг 11. Откручиваем три винта защитного экрана шлейфа фронтальной камеры.

Шаг 12. Извлекаем динамик и фронтальную камеру.

Шаг 13. Снимаем теплоотводящую пластину дисплея.

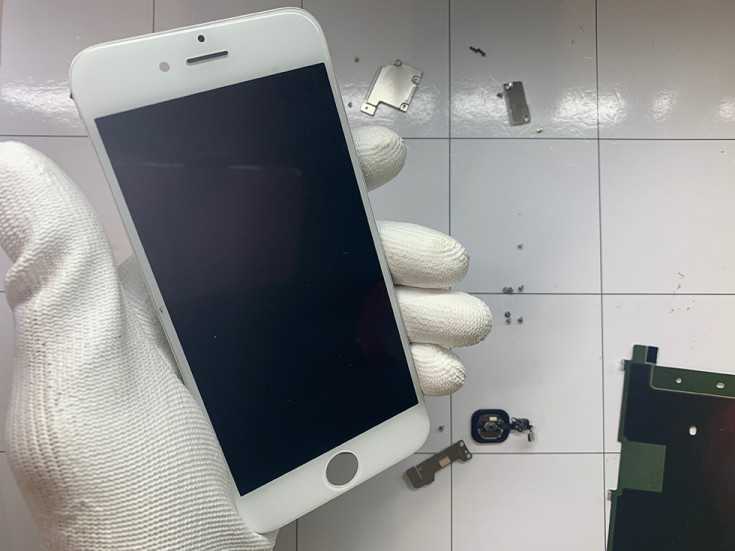

Шаг 14. Берем новый дисплей и устанавливаем в него теплоотводящую пластину.

Шаг 15. Закручиваем верхний боковой винт и по три винта слева и справа.

Шаг 16. Возвращаем кнопку «Домой»: подключаем шлейф, прикладываем прижимную пластину и закручиваем три винта.

Шаг 17. Возвращаем фронтальную камеру, динамик и их защитную пластину, закручиваем три винта.

Шаг 18. Подключаем три шлейфа дисплея, устанавливаем защитную пластину и закручиваем четыре винта (помните о предупреждении в шаге 4).

Шаг 19. Подключаем аккумулятор, ставим защитную пластину и закручиваем два винта.

Шаг 20. Закрываем телефон и закручиваем торцевые винты.

Включаем, все работает, готово!

Как поменять дисплей на iPhone 6s?

Для начала необходимо подготовить все необходимые инструменты и, собственно, сам оригинальный дисплей iPhone 6s. Следует отметить, что оригинальные запчасти сложнее найти и стоимость их выше аналогов.

Впрочем, некоторые из аналогов по качеству ничем не уступают оригинальному экрану iPhone 6s. К слову, заказав ремонт iPhone в СЦ GSM Master, вы можете не беспокоиться на счёт качества дисплея, так как в СЦ устанавливают исключительно оригинальные запчасти.

Итак, для замены экрана айфон нам потребуются:

• Новый экран;
• Присоска;
• Набор крестовидных и пятигранных отвёрток;
• Пинцет;
• Диэлектрическая лопатка;
• Свободная емкость для деталей;
• Удобное место с хорошим освещением;

Подготовив вышеуказанные инструменты и рабочее место, можно приступать к процедуре замены дисплея iPhone 6s. Следует отметить, что процесс замены является достаточно кропотливой работой, требующей аккуратного подхода.

Темы, отмеченные пользователями:

Мессенджер Telegram успешно противостоит блокировке Роскомнадзора
Борьба Telegram и Роскомнадзора постепенно подходит к своему логическому завершению. Обе стороны уже показали свои «зубы». Журналистам удалось выяснить, что руководство мессенджера нашло новый способ обойти блокировку таким образом, чтобы ее нельзя было запретить. Нет, российские власти конечно же смогут это сделать, однако в таком случае работа абсолютно всех мобильных приложений для смартфонов, планшетов и компьютеров окажется навсегда нарушена.

Telegram заблокировали на территории России
Мессенджер Telegram заблокировали на территории России. Соответствующее решение принято судьей Таганского районного суда Юлией Смолиной. Примечательно, что само заседание продлилось всего 20 минут.

Как определиться с креплением для экшн камеры
Экшн камеры на рынке появились относительно недавно, однако успели завоевать впечатляющую популярность по всему миру. Одновременно с появлением таких устройств стали востребованы и всевозможные крепления, а также держатели для них. Именно лучшие крепления для экшн камер gopro сегодня часто выбираются в дополнение к самой камере.

Необходимые инструменты для разбора

Как вставить симку в айфон и айпад — открыть слот и достать Стандартными отвертками айфоны не разбираются. Для работы используются специальные инструменты. По факту они представлены в виде набора различных отверток малого сечения, а также имеющих фигурные наконечники.

На данный момент можно выделить следующие разновидности отверток, предназначенных для разбора:

• Slotted – отвертка представлена в виде плоского шлица и острого наконечника. Его мастера называют просто «минус».
• Philips – наконечник крестообразный, как у стандартной отвертки. Но его размеры гораздо меньше, поскольку этот инструмент предназначен для выкручивания и закручивания шурупов.
• Torx – шестиконечный наконечник, предназначенный для откручивания съемной крышки некоторых разновидностей айфона.
• Torx Plus – отвертка с пятиконечным наконечником.
• Tri-Wing – запатентованная модель мастерами США, представленная трехлепестковым наконечником.

Отвертки для айфон

С помощью представленных видов отверток можно решить большинство задач – сменить аккумулятор, прочистить все детали от пыли и попавшей влаги, сменить диск на разновидность большего объема и прочее.

Отдельно рассматривается установка симки. Зачастую разъем находится в боковой стороне устройства. Для ее замены потребуется специальный ключ, который можно приобрести дополнительно сразу при покупке айфона. Если его нет у владельца мобильного устройства, используют тонкую иголку. Ее аккуратно вводят в отверстие, чтобы не повредить внешний контур.

Процесс замены дисплея в iPhone 6

1. Отключаем полностью устройство, чтобы в ходе замены экрана не была повреждена внутренняя начинка.

2. Отделяем от корпуса переднюю панель. Здесь необходимо учитывать, что соединение обеих этих частей происходит возле кабеля Lightning посредством пары специальных винтиков, для откручивания которых и нужна отвертка «звездочкой».
3. Берем присоску и аккуратно отсоединяем непосредственно дисплей, помня, что он все еще соединен шлейфами с другой частью Айфона.
4. Переходим к отсоединению винтов, которыми осуществляется крепление металлических пластин, обеспечивающих защиту шлейфов

В этом поможет отвертка крестообразная.

5. Избавившись от защитной металлической пластины, берем пластиковую лопатку (подойдет и деревянная), с осторожностью приподнимаем ею шлейфы, затем можно будет отсоединить переднюю панель гаджета.

6. После этого придется открутить еще тройку винтов, крепящих защиту шлейфов от динамиков с камерой. Так как все это расположено на единой детали, снимаются данные компоненты буквально единственным движением

Снова берем пластмассовую лопатку, производим отсоединение шлейфа, далее извлекаем компонент.
7. Теперь придется отсоединять управляющую кнопку, но здесь вряд ли возникнут какие-либо проблемы: откручиваем винты, крепящие металлическую защитную пластину, затем пластиковой лопаткой поддеваем узел и отстегиваем шлейф к нему.

8. Отсоединив управляющую клавишу, увидим пару винтов, посредством которых экран крепится к корпусу. Теперь дисплей легко снимается.

Что нужно для замены экранного модуля

Основной из нужных навыков – это опыт работы с дисплеями Айфонов. Но если вы читаете эту статью, вряд ли у вас присутствует таковой, а значит остается внимательность и усидчивость. В разборке и сборке техники фирмы Эпл внимательность – это самое главное. Не ленитесь перед разборкой перечитать инструкцию два раза, посмотреть несколько раз на пункты разбора. А главное – четко следуйте написанному.

Почему важно следовать инструкции? Наш опыт базируется на многолетней практике мастеров в сервисных центрах iPhone. Попытка заменить экран без инструкций или опытного специалиста закончится плохо

После таких ремонтов далеко не всегда существует возможность восстановить прибор.

Материалы и инструменты

Все инструменты из списка легко добываются на радиорынке или идут в комплекте при заказе сменного экранного модуля. Разбирать iPhone с помощью подручных инструментов не рекомендуется. Это высокотехнологичные устройства и копаться в них кухонным ножом, как минимум не эффективно. Итак, что же нам понадобится.

• тонкий пинцет. В идеальном случае пластиковый, чтобы не повредить дорожки на материнской плате, но если действовать аккуратно, то сойдет и обычный;
• лопатка. Это инструмент для поддевания и вскрытия самозащелкивающихся поверхностей. Может быть в виде гитарного медиатора или похож на карандаш с пластиковой лопаткой на конце;
• набор отверток. Вам потребуется набор миниатюрных отверток. Купить их можно на любом радиорынке;
• скальпель. Можно заменить тонким строительным ножом;
• небольшой кусочек тонкого двухстороннего скотча, для сборки купленного экрана.

Если на вашем смартфоне стоит защитное стекло, вам также понадобится:

• кусочек салфетки (желательно из микрофибры);
• иголка;
• прочная нитка (хорошо подходит зубная).

Сделайте себе особое место для болтов. Выкручивая очень маленькие болтики из разных частей смартфона. не перепутайте их: это может плачевно сказаться на вашей замене экрана.
