Как разобрать ipad своими руками

Разборка аппаратной части

Несмотря на то, что от работоспособности аппаратной части зависит функционирование девайса, понять, как разобрать iPad 2 и все его последующие модели относительно изъятия аппаратных составляющих, несложно.

Отсоединение комплектующих

Принцип разборки аппаратной части Айпад сводится к тому, что необходимо удалить защитный скотч и отсоединить шлейф, а также выкрутить все крепёжные элементы, удерживающие аппаратные составляющие в положенном месте.

Опытные пользователи рекомендуют процесс разборки осуществлять последовательно – первоначально отсоединить материнскую плату, затем перейти к снятию аккумулятора.

Здесь следует быть опять-таки внимательным, поскольку даже малейший изгиб бескорпусной батареи приводит её к полной негодности. По этой причине не лишним будет воспользоваться лопаточкой, приподнимая потихоньку батарею со всех сторон.

После извлечения батареи переходят к отсоединению антенны, гнезда сим-карты, планки, на которой расположены все разъёмы.

После изучения инструкции весь процесс разборки выглядит совершенно не сложным, но занимает достаточно много времени, поскольку на любом этапе категорически исключается поспешность . Разобрав Айпад, остаётся выяснить, какая аппаратная часть вышла из строя, после чего заменить ее, и приступить к сборке девайса в обратной последовательности.

Итак, процесс разборки под силу многим пользователям, но прибегать к ней следует только в самых крайних случаях. Если есть малейшие сомнения или нет возможности подготовить необходимый инструментарий, то лучше воспользоваться услугами опытных мастеров.

Последовательность разборки iPad Air

Отделить сенсорное стекло от дисплея, которое закреплено клеем. Для этого разогреть феном рамку по периметру гаджета. Температура горячего воздуха 140-160С. Чтобы не повредить некоторые модули, нельзя перегревать область экрана и место в нижнем правом углу, где расположены кнопка Home и шлейфы Touchscreen. Кстати, для кнопки Home в этой модели впервые используется также шлейф. Чтобы лучше растопить клей, прогревается сразу весь периметр, а затем, дополнительно, то место, где в данный момент стекло отделяется с помощью специальной тонкой металлической лопатки. Там, где стекло уже отклеено, вставляются пластиковые медиаторы

Лопаткой надо пользоваться осторожно, не погружая её глубоко, чтобы не повредить какие-нибудь детали. Отклеенное стекло открывается как книга

Снять дисплей. Для этого открутить 4 винта по углам, фиксирующие его. Дисплей приподнять и сдвинуть вправо. Найти металлическую пластину, которая закрывает коннекторы шлейфов сенсора и дисплея и открутить 3 винта, которыми она крепится. Затем с помощью пинцета удалить пластину, а разъёмы отсоединить от коннекторов. После этого дисплей свободно извлекается.

Снять аккумуляторные батареи. Это очень трудоёмкий процесс и при этом ещё батареи издают ужасный скрип. Так что элементарная замена новых аккумуляторов в этом гаджете становится сложной задачей. Они приклеены к задней стенке корпуса и поэтому надо прогреть её феном. Затем пластиковой лопаткой или обычной кредиткой отклеить каждую батарею. Но сразу они не снимутся – надо открутить 1 винт, которым они крепятся к системной плате.

Чтобы снять системную плату, надо отсоединить слот для сим-карты. Снимаем лоток для сим-карт, который раньше был отдельным, легко извлекаемым элементом, а сейчас приклеен к общей плате. Далее надо открутить 4 винта, фиксирующие системную плату. После её демонтажа открывается доступ к аккумуляторным батареям, которые легко извлекаются.

Снять фронтальную и основную камеры. Каждая из них является отдельным модулем, что очень удобно при ремонте. Они крепятся внутри корпуса в специальные гнёзда и соединены шлейфами с системной платой. Обе камеры снимаются легко, без проблем.

Далее снимаются модульные части планшета. А там расположены:

Процессор
Оперативная память
Флеш-память
Со-процессор М7
Чип управления питанием
Модуль Wi-Fi
Аудиокодек
Модуль управления тач-скрином
Сотовые модули связи: LTE-процессор, модуль усиления сигнала LTE, модуль усиления мощности сигнала, 2 модуля усиления LTE, модуль переключения антенны, чип Qualcomm PM8018 PMIC, трансивер.

Затем снять полифонические динамики: отклеить фиксирующую плёнку, отсоединить шлейф динамиков, открутить 2 винта, фиксирующих разъём, извлечь два полифонических блока.

Извлечь микрофоны. В предыдущих моделях микрофон был один, а в новой – целых два, расположенных в верхней части планшета. Наличие двух микрофонов защищает от постороннего шума. Громкость регулируется двумя кнопками (раньше была одна).

Извлекаем из корпуса антенны Wi-Fi и Bluetooth. Кстати, благодаря двум антеннам, в первой модели iPad Air скорость Wi-Fi увеличена в 2 раза по сравнению с предыдущими моделями.

Любуемся содержимым полностью разобранного планшета. Впереди предстоит сложный процесс сборки. Всё делается в обратном порядке. И главное, чтобы не осталось на столе «лишних» деталей.

Аппаратная часть

Теперь мы получили доступ ко всем ключевым зонам — материнской плате, контроллеру питания, камере, динамикам, батарее и так далее. Снимается всё довольно просто. Везде используются шурупы, поэтому достаточно простых действий: выкручивать нужные крепежи, отсоединять комплектующую от шлейфов и убирать в сторону.

Видео о том, как разобрать iPad:

Рекомендуемый порядок разборки следующий:

Материнская плата.
Аккумулятор

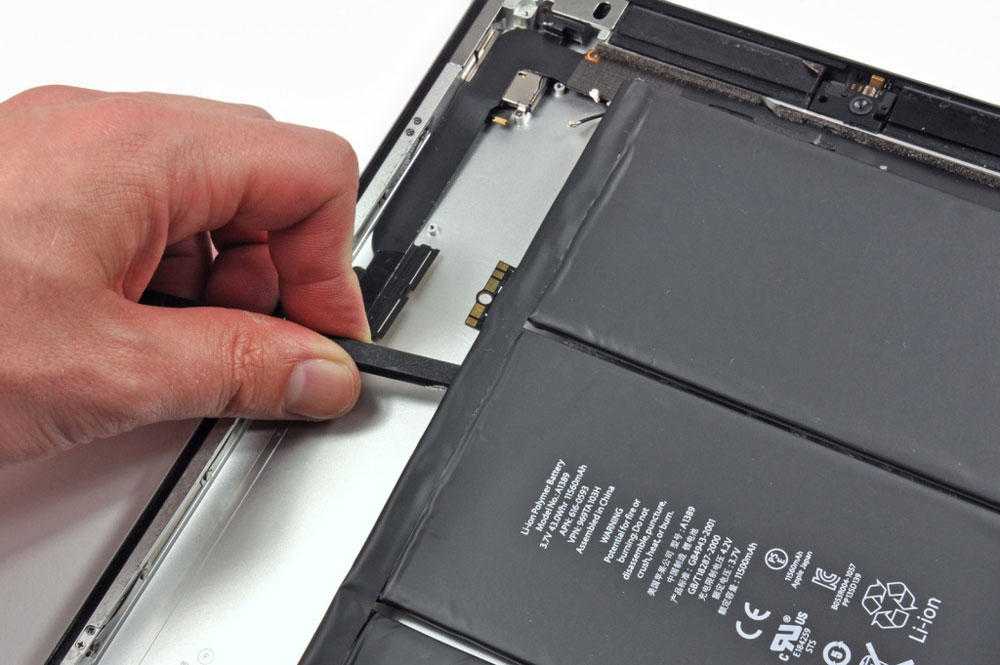

Важное замечание: используется бескорпусная батарея. Если её согнуть или повредить каким-то образом, работать она уже не будет

Поэтому её нужно аккуратно поддеть лопаточкой и так же аккуратно снять.
Шлейф и антенна.
Гнездо сим-карты.
Все разъёмы и модули расположены на одной планке и снимаются вместе.

Вот и всё — остался только корпус устройства, из которого вынуты все аппаратные части.

iPad Air (2018)

Как ни удивительно, но новый Air кардинально отличается от прошлого поколения, — заключают специалисты iFixit. Конечно отличается! Это ведь перелицованный 10,5-дюймовый iPad Pro 2017 года.

Новости

Apple возродила iPad Air

Первые отличия заметны без разбора: исчезла пара динамиков на верхней грани планшета, а также основную камеру сравняли с плоскостью корпуса — у «прошки» она выпирала, что многим не нравится:

Стоит заметить, что оба планшета куплены в цвете Space Gray. Но у Air он темнее.

Перейдём к разбору. И начинаем нагревать экран:

Поднимаем экран:

И вот тут интересное: у iPad Air (2019) стоит более ёмкий аккумулятор, чем у «прошки». Его ёмкость составляет 30,8 Вт·ч против 30,2. Неплохо! Но вот только крепится батарея менее надёжно, по сравнению с iPad mini 5, из-за чего дисплей нужно приподнимать очень аккуратно, дабы не оторвать шлейф.

Кстати, батарея тут состоит из двух ячеек:

Судя по всему, начинка тут идентична iPad mini 5: тот же Apple A12, те же 3 гига оперативы, та же флеш-память Toshiba на 64 ГБ:

Ремонтопригодность нового iPad Air (2019) также оценена в два из десяти баллов. Тут также не на руку играют слишком сложная замена аккумуляторов и слишком большое количество клея.

В рамках обзора специалисты iFixit вынесли умопомрачительный вывод: iPad Air (2019) — это, грубо говоря, увеличенный iPad mini 5. Внезапно!

Снятие защитного стекла и демонтаж дисплея

Снятие стекла

На самом первоначальном этапе снимается стеклянная защита . Чтобы всё произошло безукоризненно, необходимо подготовить все инструменты. Если действия сопровождаются желанием познать, как разобрать Айпад 2, то необходимо подготовить всего лишь одну специальную металлическую лопатку. Для более поздних моделей iPad придётся подготовить большее количество инструментов, поскольку защитное стекло не просто так прикреплено, а приклеено специальным клеем, который способен размягчаться под воздействием горячего потока воздуха.

Для снятия стеклянной поверхности iPad 2 проходят по всему периметру металлической лопаткой, аккуратно приподнимая поверхность защиты. Выполняя такие действия, следует исключить торопливость, поскольку любое неаккуратное движение может спровоцировать механическое повреждение стеклянной защиты: на ней может появиться нежелательная трещина.

Для снятия защитного стекла у более поздних моделей, следует подготовить пластиковые инструменты, среди которых должны быть лопаточки, полоски, присоски

Очень важно заранее обзавестись набором маленьких отвёрток. Их можно позаимствовать у тех, кто осуществляет ремонт часов

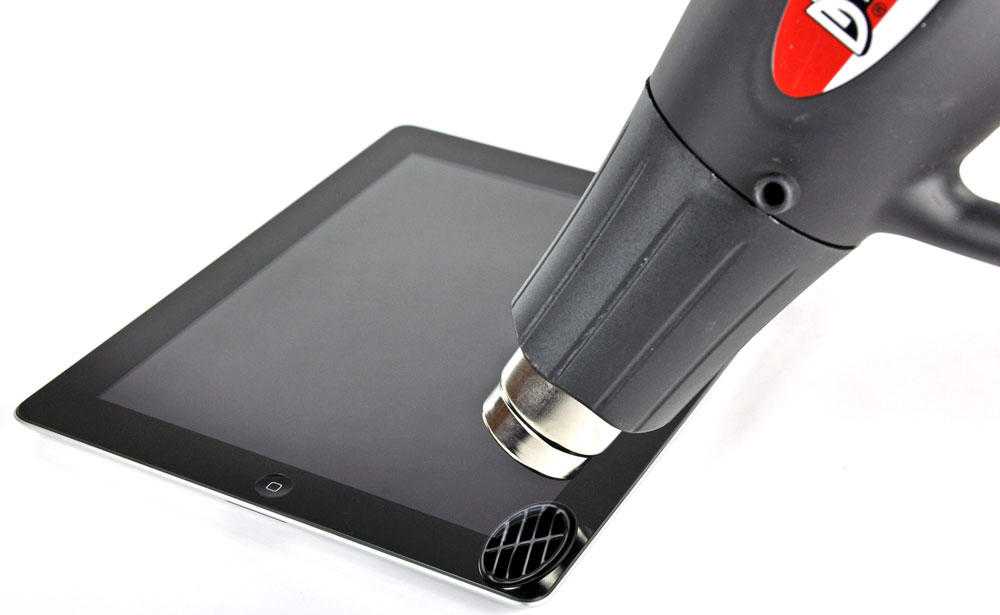

Поскольку защитные стекла на поздних моделях Айпад приклеены, то сначала следует размягчить клей, направляя на него горячий поток воздуха

Иногда опытные мастера пользуются бытовым феном, который успешно размягчает клей, но так же успешно может расплавить и некоторые важные детали, поэтому пользоваться феном следует предельно осторожно

Существует специальная строительная грелка, помещая которую в микроволновую печь, удаётся её хорошо разогреть, далее её прикладывают к корпусу гаджета. Такая грелка характеризуется тем, что способна удерживать достаточно долго высокую температуру, что способствует хорошему размягчению клеевой массы.

Далее действия повторяются, а после размягчения клея, специальной пластиковой лопаткой защитное стекло приподнимают и продвигаются дальше по периметру. На освобождённое место вставляют пластиковые полоски, поскольку клей при остывании способен вновь сильно схватиться с поверхностью. В конце стекло аккуратно поднимают вверх. Для более комфортного поднятия стеклянной защиты можно применять заранее подготовленные присоски.

В настоящее время многие пользуются iPad mini, поскольку его удобно брать с собой в дорогу, а по функциональным возможностям он ничуть не уступает своим «большим родственникам». По этой причине он также может часто повреждаться, и у многих пользователей будет возникать желание узнать, как разобрать iPad mini. Следует отметить, что такой маленький iPad разбирается по той же самой схеме, что и Айпад нового поколения, поскольку стеклянная поверхность iPad mini тоже приклеена специальным клеевым составом.

Демонтаж дисплея

Следующим ответственным шагом является демонтаж дисплея. Дисплей прикручен к корпусу определенным количеством маленьких шурупов, поэтому при помощи специальной миниатюрной отвёртки необходимо их аккуратно открутить.

Затем следует осторожно приподнять экран вверх, и визуально определить место его подсоединения к материнской плате. Сверху на шлейфе производитель нанес специальный защитный скотч, поэтому, чтобы отсоединить шлейф от материнской платы, первоначально аккуратно убирается скотч, после чего отсоединяется шлейф

Теперь и защитное стекло, и дисплей убирают в сторону, и переходят к следующим ответственным действиям, позволяющим отсоединить все аппаратные средства.

Снятие защитного стекла

У разных моделей стекло крепится одинаково — оно приклеено. Поэтому разборка iPad начинается с самой тонкой операции — демонтажа защиты дисплея. Сразу отметим два очень важных момента.

Стекло очень хрупкое. Если не уверены в своей аккуратности или делаете разборку первый раз, используйте присоски и подкладки по периметру.
Клея компания Apple не жалеет. Это специальный состав, который размягчается при высокой температуре.

Для демонтажа стекла и последующей разборки понадобятся:

тонкий пластиковый инструмент — лопаточки и пластины-шпатели;
подкладки под стекло — нужны пластиковые тонкие полоски, можно использовать медиаторы (бумага не подойдет — она впитывает клей);
мощные присоски для работы со стеклом;
отвёртки разных размеров для часовых работ.

Итак, способов, как разобрать планшет iPad и удалить стекло, существует два.

Первый подразумевает применение строительной грелки. Это туба со специальным составом, который разогревается в микроволновке и долго поддерживает высокую температуру. Прокладывая такую грелку вдоль одной стороны экрана, можно плавно и безопасно прогреть всю плоскость соединения. Так образуется своеобразная страховка от того, что при поднятии одной зоны вторая сохранит контакт и защитное стекло треснет.
Второй — более варварский, рассчитанный на опытного ремонтника. Стекло по периметру прогревается с помощью строительного теплового фена

Здесь важно контролировать равномерность нагрева, температуру и не испортить корпус устройства. Поэтому нужен большой опыт проведения подобных работ.

Сам демонтаж выглядит одинаково для обоих способов. Стекло аккуратно поддевается тонким пластиковым инструментом, приподнимается немного, подкладывается медиатор или полоска. После этого можно переходить к следующей зоне. Прокладки обязательны — клей имеет свойство при попадании воздуха быстро остывать и схватываться снова.

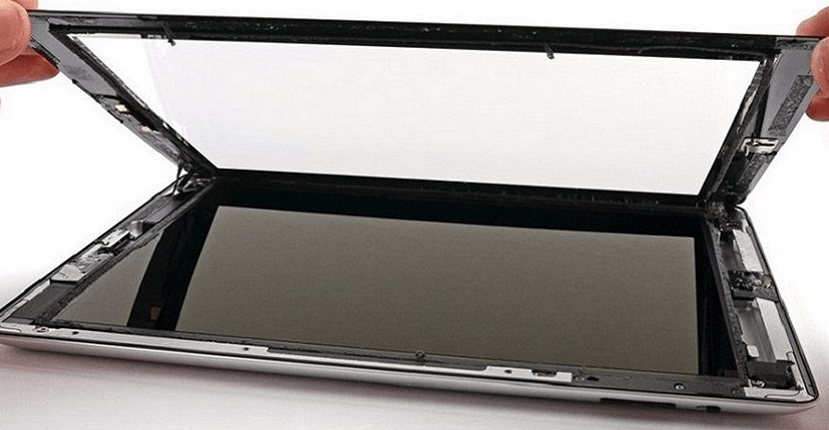

После того как всё стекло по периметру отделено от основания, его берут с помощью присосок или просто поддевают и аккуратно поднимают с одного края.

iPad mini 5

Сюрприз, но новый «миник» почти не изменился! Компоненты практически не изменили своё местоположение, а также сюда установлена такая же батарея, как и в прошлом поколении.

Новости

Apple представила новый iPad mini 5

Отличия, заметные на первый взгляд:

Жёлтым обозначены датчики освещения, использующиеся при работе True Tone, зелёным — микрофон, кардинально изменивший своё местоположение, а оранжевым — фронтальная камера.

Также на платах располагаются новые компоненты: теперь тут стоит процессор Apple A12 Bionic. Он работает в паре с 3 ГБ оперативной памяти. Флеш-память расположена прямо рядом с процессором. Так же тут можно увидеть модули Wi-Fi, Bluetooth и NFC:

В целом специалисты iFixit низко оценили ремонтопригодность, поставив 2 балла из 10. Главная проблема — сложная замена батареи, слишком много клея и проблематичная замена кнопки Touch ID, которая выглядит даунгрейдом в сравнении с кнопкой iPhone 8 Plus. Зато все винты спокойно откручиваются отвёртками Phillips, что было отнесено к плюсам!
