Замена экрана iphone. можно ли сделать своими руками?

Необходимые инструменты и расходники

Самый минимум это пластиковый медиатор. Почему именно пластик? Он оставляет меньше следов на корпусе, уменьшает риск повреждения шлейфов и более упругий по сравнению с металлическим медиатором. Пластиковый медиатор можно сделать из обычной пластиковой бутылки, достаточно вырезать небольшой кусочек и выровнять его.

Для более качественной замены нужно нагреть экран смартфона. Есть два варианта нагрева:

1. Сепаратором. Это плита, которая разогревается до нужной температуры, смартфон кладется экраном вниз и разогревается равномерно по всей площади. Такими приборами пользуются в мастерских и сервисных центрах.
2. Теплым воздухом. Можно воспользоваться паяльным феном, а можно и обычным феном для сушки волос. Его температуры достаточно, чтобы клей начал отслаиваться пот поверхности.

Так же пригодится изопропанол (изопропиловый спирт) или бензин Калоша. С помощью этих средств можно удалить старый клей и ускорить процесс отклеивания деталей.

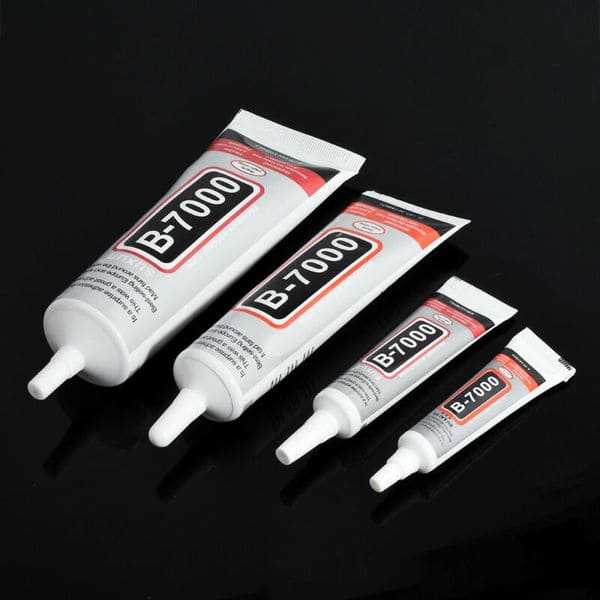

Для склеивания понадобится клей B7000. Это универсальный клей, он отлично подходит для приклеивания тачскринов или экранных модулей к рамке смартфона и планшета.
Существуют различные разновидности такого клея. T7000, B7000, E8000 и т.п. Они отличаются цветом, адгезией, ценой и другими характеристиками. Для большинства ремонтов подойдет B7000.

Еще при ремонте смартфонов и планшетов широко применяются двухсторонние скотчи. Они позволяют создать зазор между сенсором и дисплеем. А при приклеивании модульного экрана они создают дополнительно пространство для рамки. Двухсторонние скотчи тоже бывают разными по размерам, цвету и адгезией.

Какие проблемы встречаются в «копиях» экранов iPhone

На своем iPhone 5S я менял дисплей 3 раза, и вот с какими
проблемами я сталкивался:

• Телефон сильно грелся.
• Цветовая гамма и качество картинки отличалось от оригинала.
• Со временем экран начинал глючить и тачскрин вовсе переставал работать.

В современных айфона все намного сложнее. Начиная с версии
iOS 11.3 появилась функция, которая проверяет оригинальность комплектующих.
Поэтому поставив неродной экран, вы рискуете потратить деньги впустую.

Говорят, что китайцы научились обходить это ограничение, но
только до момента обновления устройства до новой версии, потом все перестает
работать.

Если вы когда-либо пользовались не оригинальными зарядными устройствами, вы меня поймете, так как с каждым обновлением, приходилось покупать новую зарядку.

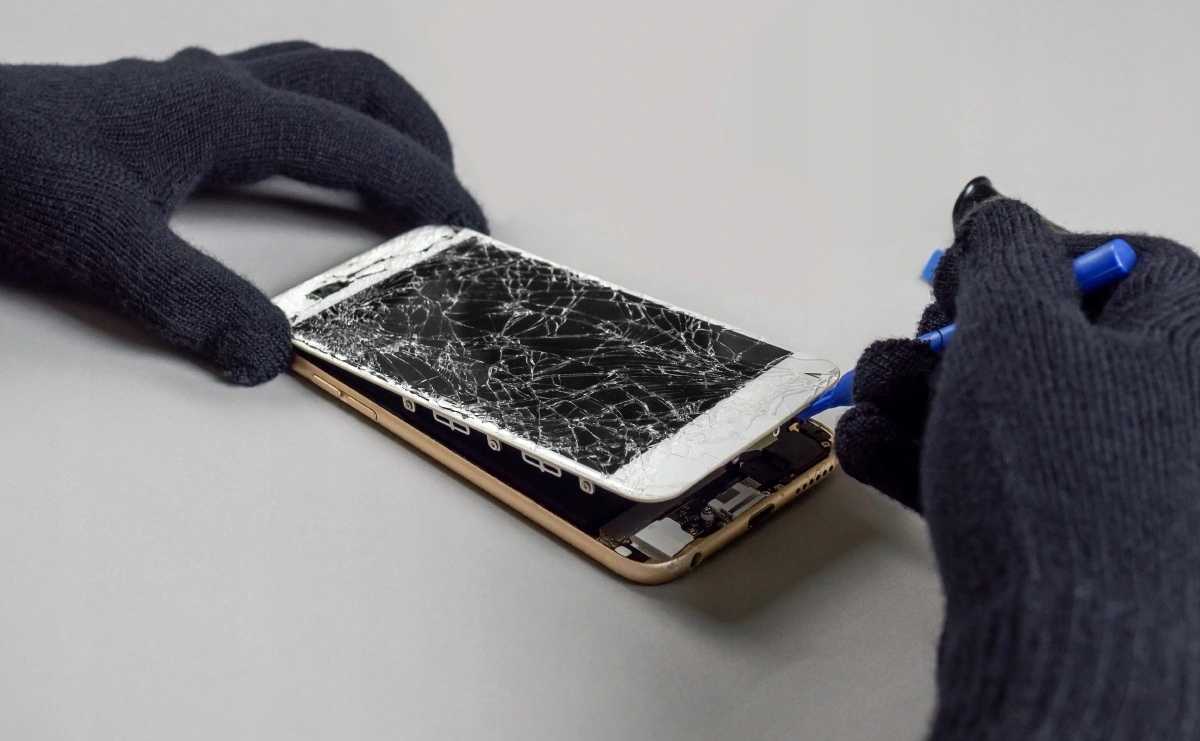

Как самостоятельно заменить дисплей iPhone

Теперь, когда у вас есть все необходимое для замены дисплея iPhone в ваших руках, осталось провести ремонтные работы. Я просто уверен, что это под силу каждому. Поверьте, вы тоже можете!

Здесь нет никаких хитростей, главное следовать инструкции, не торопиться и быть внимательным.

Что касается инструкций … есть очень хороший сайт ifixit.com, где есть подробные инструкции по ремонту любого оборудования, включая iPhone. Ниже я привел ссылки на пошаговые инструкции по замене дисплеев разных моделей iPhone.

Ребята из ifixit пошли еще дальше с каждым уроком и предоставили им макро-фото и видео с подробным описанием.

Инструкции по замене экрана для разных моделей iPhone:

• iPhone 4S — руководство пользователя
• iPhone 5 — инструкция
• iPhone 5C — инструкция
• iPhone 5S — Руководство пользователя
• iPhone 6 — руководство пользователя
• iPhone 6 Plus — Руководство пользователя
• iPhone 6S — Руководство пользователя
• iPhone 6S Plus — Руководство пользователя
• iPhone 7 — Руководство пользователя
• iPhone 7 Plus Руководство пользователя

Ниже приведен краткий обзор процесса замены дисплея iPhone:

1. Вам нужно будет открутить два винта Pentalobe на конце.
2. Отсоедините шлейфы экрана и тачскрина.
3. Снимаем экран.
4. Переместите камеру, датчики освещенности, приближения и кнопку HOME с поврежденного модуля экрана на новый.
5. Чтобы собрать iPhone, выполните указанные ниже действия в обратном порядке. Простой…

Почему не работает экран после замены

Если деталь была проверена до установки, но после окончательно установки она ведет себя как неисправная, то есть несколько основных причин. Ошибка при установке или вкрученный болтик. Ошибка при установке может быть, как в плохо закрепленном шлейфе, так и его повреждении. А с вкрученном болтиком все хуже. Очень часто такое происходит на iPhone. Если болтик был вкручен не того размера на другое посадочное место, то скорее всего повредилась плата или микросхема. Еще один из признаков такой ошибки — это полосы на экране.

Дальнейший ремонт и диагностику придется начинать уже с материнской платы устройства.

Где купить экран для iPhone

Второй способ — купить экран iPhone на AliExpress.com. Лично я заказывал несколько экранных модулей на сайте AliExpress несколько раз, и это стоило мне от 35 долларов (для iPhone 5C) …

Если по какой-либо причине вас не устраивает экран, вы можете получить 100% потраченных денег обратно.

Если вы действительно хотите сэкономить, я бы посоветовал вам пойти другим путем и купить экран iPhone на AliExpress, а затем установить его самостоятельно.

Китайцы научились делать качественные экраны, практически неотличимые от оригинала

Заменить экран айфона несложно … просто требует осторожности и внимания.. Инструменты для замены дисплея обычно прилагаются к дисплею

Но я хочу предостеречь вас от использования хотя бы отвертки. Они настолько низкого качества, что вы легко можете открутить винты на кончике телефона. Лучше сразу выбросить эти отвертки.

Инструменты для замены дисплея обычно прилагаются к дисплею. Но я хочу предостеречь вас от использования хотя бы отвертки. Они настолько низкого качества, что вы легко можете открутить винты на кончике телефона. Лучше сразу выбросить эти отвертки.

Но вам все равно понадобятся специальные инструменты (отвертка Phillips, присоска, шпатели, пинцет и т. д.), Которые можно купить за гроши на том же AliExpress.

Демонтаж кнопки home, динамика, сканера Face ID и камеры

Экран отсоединили, остается еще демонтаж кнопки home, динамика и ленты с датчиками. Для этого нам понадобится отвертка крестовая, которой необходимо открутить все винты в верхней части экрана.

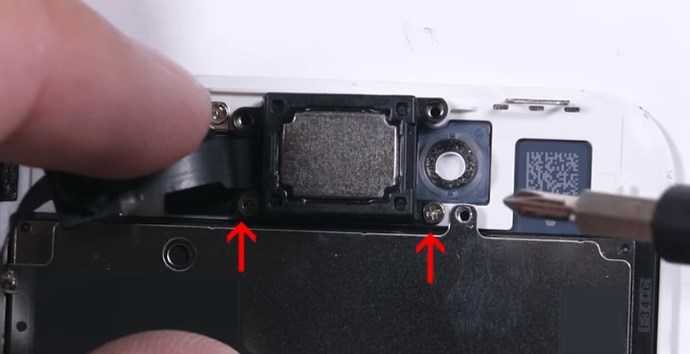

Отвинтить винты динамика и сканера Face ID в iPhone 8

В первую очередь отвинтите 3 винта которые держат защитную пластинку всего динамика и камеры. Мелкие элементы после откручивания поднимите с помощью пинцета и сложите их рядом друг с другом так, чтобы не потерять. После проведенной работы нашему взгляду откроется камера, которая соединена с датчиком Face ID и проходит непосредственно над динамиком, который прикручен очередными 2 винтами. Открутите их, это позволит снять весь динамик.

Демонтаж динамика и камеры в iPhone 8

Для полного снятия ленты с камерой и сенсором стоит использовать пластиковую отвертку, лучше spudger

При демонтаже важно соблюдать осторожность, потому что можно повредить ленту или другие элементы. Отключение следующих элементов является интуитивно понятным

Снятие ленты с камерой и сенсором Face ID

Время перейти к снятию кнопки home, которая расположена на нижней части экрана. Для этого также используем все время одну и ту же крестовую отвертку.

Демонтаж кнопки home в iPhone 8

Начинаем с 4 винтов, которые держат фиксатор, удерживающий кнопку home. После их откручивания аккуратно снимаем кнопку хоме.

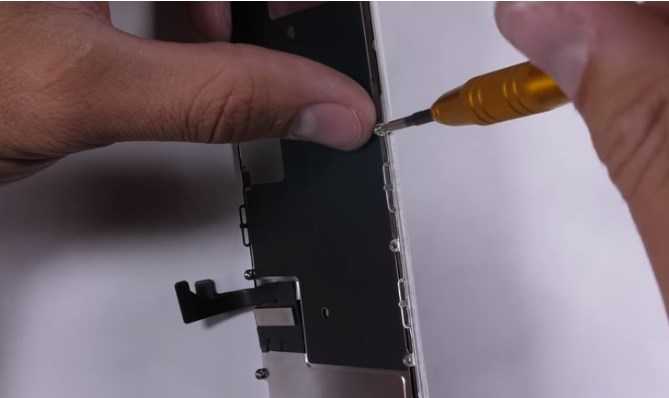

Отвинчивание винтов из металлической оболочки дисплея в iPhone 8

Ну и в самом конце нужно провести демонтаж металлической оболочки всего дисплея. Для этого достаточно открутить все винты на рамке (6 штук) и просто отделить алюминиевую оболочку от всего модуля.

Поиск деталей

Типы экранов бывают разными. Концептуально есть дисплей и тачскрин (сенсор). Дисплей выводит изображение, а тачскрин по сути это и есть сенсор, благодаря которому можно управлять смартфоном.

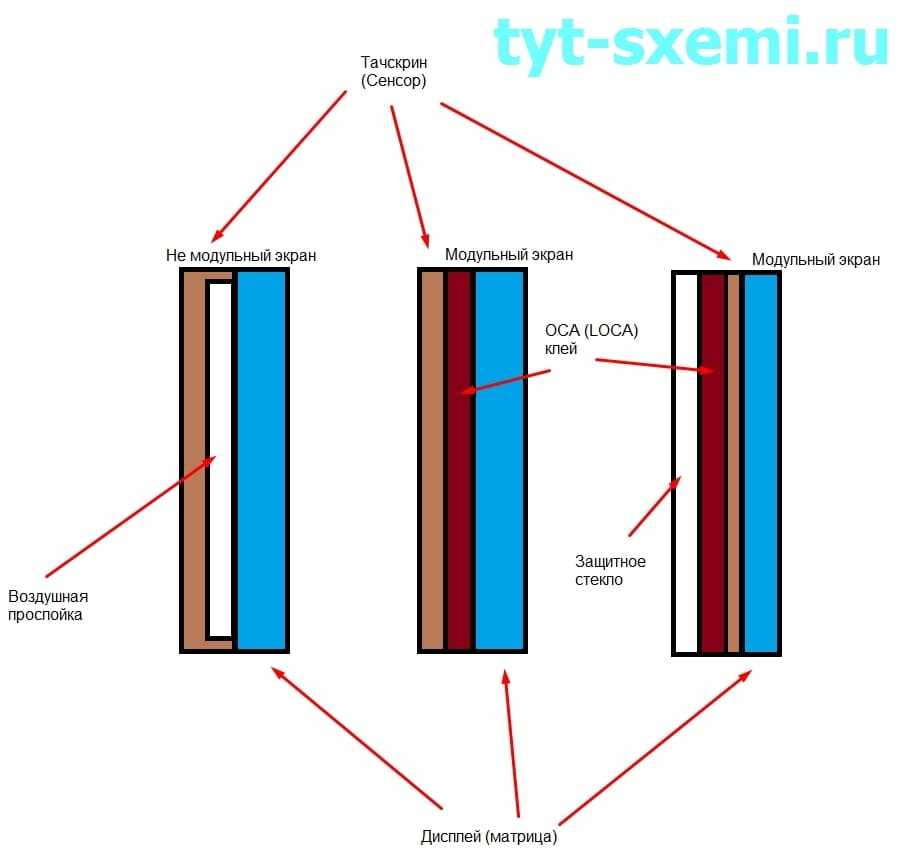

Экраны на смартфонах реализованы несколькими способами:

• Отдельный дисплей и тачскрин. Между ними присутствует воздушная прослойка. Чаще всего это простые TFT дисплеи. Если есть трещина на тачскрине, но сам экран работает, то достаточно заменить тачскрин.
• Модульная сборка. И сенсор, и дисплей — это единое целое. Между ними нет воздушной прослойки, вместо нее есть клей, который покрывает всю площадь. К такому бутерброду сверху добавляется стекло, которое выполняет защитную функцию. Или например, может быть только дисплей и сенсор, а защитного стекла нет (не путать с защитной пленкой).

Как опознать модульный экран

Достаточно обратить внимание на отражение в экране смартфона. Если оно двоится, значит дисплей и тачскрин не выполнены в виде модуля

Также можно чуть-чуть надавить на экран, и сенсор начнет прилипать к дисплею. Если изображение не двоится, значит это модульный смартфон.

Или можно поискать в интернете. Достаточно вбить название и модель смартфона (и год выпуска, если это Samsung).

Если модульный тип экрана, то стоимость и сложность ремонта повышаются в разы. Например, на смартфоне A320F разбит экран.

Он загорается, но нет изображения. Если бы было изображение, можно поменять тачскрин. Однако, это модульный тип экрана, нужно будет или срезать разбитый тачскрин, или очень аккуратно отклеивать его. Вся сложность заключается в дисплее AMOLED

Он тонкий и хрупкий, любое неосторожное и резкое движение может привести к трещине. Одной трещины достаточно, чтобы вывести их строя весь дисплей

К тому же, для хорошего ремонта нужна ультрафиолетовая лампа и специальный клей.

В данном случае поможет только замена модуля, так как дисплей не работает. В продаже имеется несколько вариантов. Есть копия модуля. Это TFT дисплей. Он хуже отображает цвета, у него не регулировки яркости и есть блики. Главное преимущество такого модуля его низкая цена, по сравнению с оригиналом.

Как можно заметить, цена оригинала отличается от копии больше, чем на 3 000 рублей.

Это без учета расходных материалов и инструментов. Дальше пользователь смартфона сам решает, купить оригинальный модуль или взять копию, но в разы дешевле.

Купить модуль или отдельно тачскрин можно как в специализированном магазине, так и в интернете.

Еще перед покупкой нужно учесть важную деталь – это наличие разных ревизий или моделей устройства.

Например, модель планшета практически одни и та же.

И характеристики, и внешние данные. Однако, внутренняя начинка совсем разная. И можно по ошибке заказать и купить совсем не нужную запчасть. Она может отличаться по шлейфам и местам крепления. Поэтому, стоит тщательно изучить свою модель устройства, нет ли разных ревизий или типов моделей. Так же желательно сначала разобрать планшет или смартфон, и сверить визуально покупаемый экран с тем, который сломан. Все шлейфы и места крепления должны быть 100% одинаковыми.

Пломбы, ленточки, защитные пленки нельзя срывать до проверки работоспособности детали

Это очень важно, если защитная пленка или пломба будут сорваны, а деталь оказалась бракованной, то вернуть ее уже не получится. Никто не застрахован от бракованной или поврежденной детали, поэтому ее надо проверить до установки и клея

При заказе детали с интернет магазина нужно снять на видео ее распаковку и визуальный осмотр. Также нельзя отклеивать защитные пломбы и пленки. Это будут единственными доказательствами, что деталь получена именно в таком виде. Не редки случаи, что из-за почты стекла и экраны во время доставки разбиваются. А недобросовестные продавцы могут и заклеить поврежденный шлейф скотчем.

Замена стекла на iPhone 6s (пошаговая инструкция)

25 сентября были выпущены в мир iPhone 6s и iPhone 6s Plus. Порадовав любителей яблочной техники ещё большей производительностью, новеньким процессором, улучшенной камерой и главной фишкой айфонов 2015 — технологией ForceTouch. Благодаря которой дисплеем можно управлять посредством регулировки нажатия на тачскрин. Задняя крышка iPhone 6s и iPhone 6s Plus тоже улучшена, спец. алюминиий космического назначения придал ей повышенную прочность. Вот только защитное стекло по-прежнему разбивается, если iPhone 6s/6 Plus с падает с достаточной высоты.

О том, как мастера iFix поступают с разбитыми стёклами на айфон 6с, и будет эта статья.

Порядок ремонта: замена стекла на iPhone 6s в сервисном центре Apple iFix

Исходные условия – айфон 6с с разбитом стеклом

Для начала нам необходимо снять дисплейный модуль корпуса телефона. Разборка мало чем отличается от предыдущей модели.

Далее откручиваем и снимаем металлическую пластину, под которой можно наблюдать привод Taptic Engine, что приводит в действие элекромагнит создающий вибрацию при нажатии на стекло. Также отсоединяем шлейф передней камеры и кнопку Home.

После этого отпаиваем и снимаем подсветку. Это необходмо для того, чтобы на заключительном этапе при склеивании матрицы с новым стеклом наша подсветка не затекла клеем и не было разводов на изображении.

Отклеиваем рамку. Только аккуратно, она нам пригодится, впрочем, как и все остальное.

Разогреваем модуль, чтобы клей стал мягче и можно было срезать старое стекло.

Теперь осталось очистить матрицу, после чего можно наносить клей и устанавливать новое стекло.

Немаловажно, чтобы клей был распределён равномерно по всей поверхности матрицы

Ставим почти готовый модуль с новым стеклом под ультрафиолетовую лампу для застывания клея.

И через десять минут можно снова пользоваться своим любимым iPhone 6s.

В домашних условиях данный вид ремонта iPhone 6s , как замена стекла фактически невозможен из-за необходимости специального оборудования, а также вероятности повреждения ряда важным деталей как дисплейного модуля, так и самого телефона.

Частыми ошибками неопытных мастеров являются:

• Разрыв шлейфа кнопки Home, что приводит к полной и необратимой неработоспособности телефона после обновления или перепрошивки. Так что, владелец яблочного гаджета может и не узнать, почему его устройство перестало работать через пару месяцев после ремонта.
• Повреждение коннектора передней камеры, на котором расположены датчик света, датчик приближения и сама камера.
• Поломки при срезании поляризационного слоя, расположенного между стеклом и матрицей.
• Повреждение самой матрицы при срезании стекла.
• выход из строя конденсаторов отвечающий за подачу напряжения на подсветку. В таком случае требуется восстановление компонентов платы.

В каких слуйчаях замена стекла невозможна и требуется замена всего дисплейного модуля?

• Матрица айфона 6с повреждена (пятна, полосы или вовсе нет изображения).
• Сенсор не реагирует на нажатия или, наоборот, сам нажимается.
• На телефоне установлен неоригинальный дисплейный модуль ремонта iPhone 6s. Из-за отличия сборки после снятия стекла на неоригинальных модулях тачскрин либо перестает работать, либо работает неисправно.
• Замена стекла айфона 6с уже производилась и был использован «одноразовый» кристаллизирующийся клей, который не оставляет возможности повторного демонтажа стекла без повреждения матрицы.

Окей, что с инструментами? Чем открывать корпус iPhone?

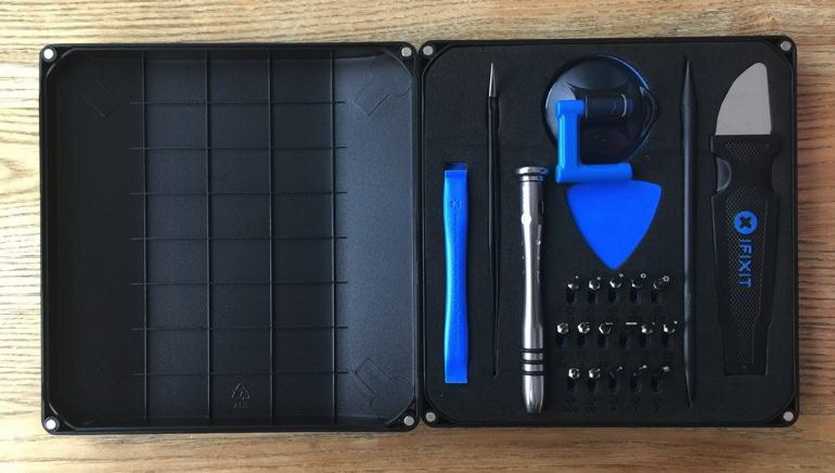

Работ ремонтника от знаменитых iFIXit

Множество сайтов рекомендует ограничиться пластиковыми пинцетом и лопаткой, набором отверток, присоской и тонким ножом. Для замены стекла отдельно от дисплея — ещё феном или другим нагревательным прибором.

И тут кроется неприятный подвох: для смены стекла необходим высокий класс чистоты помещения, то есть полное отсутствие пыли, влаги. Иначе а) дисплей получит разводы, б) начнет отслаиваться.

Фен спасал владельцев iPhone 5/6, в которых клей использовался только между дисплеем и стеклом с тачскрином. Увы, с тех пор клей и двухсторонний скотч соединяют даже сам дисплейный модуль с рамой. Они же удерживают шлейфы.

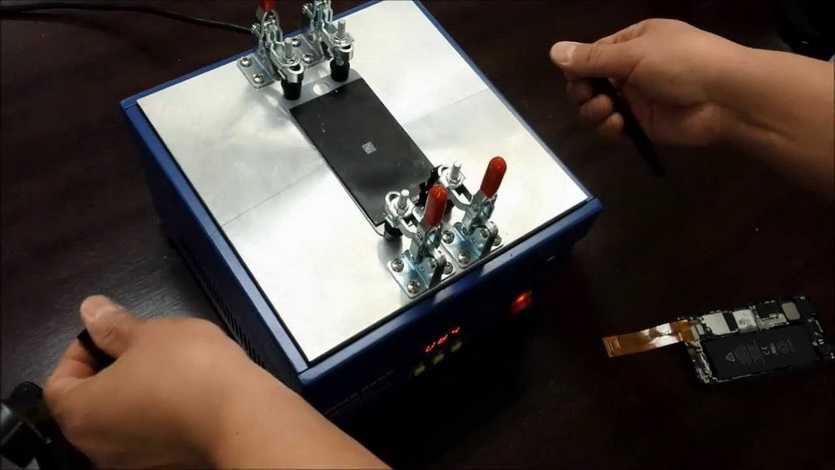

Станция для снятия экрана

Соответственно, качественно приклееный экран даже с прогретым клеем отсоединить очень сложно. А уж если он попал на Touch ID…

Поэтому для аккуратной разборки нужна специальная подогреваемая платформа (фен от паяльной станции не дает равномерного прогрева) и станок с несколькими присосками для равномерного снятия модуля.

Удовольствие не дешёвое.

Проверка новой детали

Когда неисправная деталь будет отклеена, нужно полностью проверить готовую к установке новую запчасть. Ни в ком случае нельзя снимать защитные пломбы и пленки, если нет уверенности в том, что деталь исправна. Сначала нужно подключить новую деталь. Аккуратно ставим новую деталь, не повредив пломбы, пристегиваем шлейф и ставим аккумулятор. Никаких болтиков вкручивать во время проверки нельзя.

Можно зайти в инженерное меню и запустить набор тестов для матрицы устройства или сенсора.

Тачскрин не должен дергаться при касаниях. Выберите иконку с рабочего стола и проведите ею по всем углам равномерно, круговыми движениями. Если иконка дергается или выпадает, то сенсор бракованный.

Если та или иная деталь ведет себя не так как положено, попробуйте ее снова подключить. Отключите аккумулятор и снова отключите, и подключите шлейф.

Если деталь неисправна — ее можно вернуть при наличии всех пломб и защитных пленок. При повреждении пломбы в возврате детали могут отказать.

Если новый модуль не загорается и не показывает, но звуки смартфон издает, то проблема может быть и в материнской плате. Вполне вероятно, что вышла из строя микросхема питания, подсветки или разъем поврежден из-за влаги.

Приклеивание новой детали

После проверки детали, можно ее приклеивать к корпусу. Снимаются все пломбы, на новую деталь перемещаются все комплектующие со старой (сетки динамиков, отражающие пленки, кнопки и т.п.). Клей B7000 наносится небольшим слоем и на деталь, и на корпус смартфона или планшета. Аккуратнее с динамиками и микрофонами, их нельзя заливать клеящими материалами.

Теперь осталось прицелиться к корпусу, и одним движением прислонить деталь к корпусу

Важно чтобы модуль или тачскрин не выпирали из корпуса, иначе они выпадут со временем

Клей засыхает за пару часов. Чтобы улучшить процесс склеивания, нужно положить на устройство груз

Важно, чтобы модуль не выпирал из корпуса. Смартфон нужно обернуть в полотенце одним слоем и положить на него небольшой груз, который будет равномерно давить на него

Клей распространится равномерно. Все вышеперечисленные действия нужно делать аккуратно, и груз подобрать не большой, и на всю поверхность.

После нескольких часов сушки необходимо снова проверить все функции устройства. Остатки клея из щелей просто удаляются, без помощи спирта.

Разобрать iPhone X

Отключить и извлечь камеру (см фото ниже)

Аккуратно извлекаем материнскую плату

Для того, чтобы извлечь аккумулятор, вытягиваем из под него с двух сторон эластичную ленту

Аккумулятор в новой модели iPhone очень своеобразной формы

купить аккумулятор iPhone:

Извлечь второй модуль с камерами

Аккуратно извлекаем динамик как показано на фото ниже

…и другие элементы

Далее извлечь модуль беспроводной зарядки айфона ИКС

Ну и оставшиеся необходимые элементы (как правило до них, при ремонте не доходит дело, но все же)

Подробные характеристики iPhone X

Тип: смартфон Версия ОС: iOS 11 Тип корпуса: классический Материал корпуса: стекло Конструкция: водозащита Тип SIM-карты: nano SIM Количество SIM-карт: 1 Вес: 174 г Размеры (ШxВxТ): 70.9×143.6×7.7 мм

Тип экрана: цветной OLED, сенсорный Тип сенсорного экрана: мультитач, емкостный Диагональ: 5.8 дюйм. Сила нажатия на экран: есть Размер изображения: 2436×1125 Число пикселей на дюйм (PPI): 463 Автоматический поворот экрана: есть

Тыловая фотокамера: двойная 12/12 МП Фотовспышка: тыльная, светодиодная Функции тыловой фотокамеры: автофокус, оптическая стабилизация Диафрагма тыловой фотокамеры: F/1.8 Запись видеороликов: есть Макс. разрешение видео: 3840×2160 Макс. частота кадров видео: 60 кадров/с Geo Tagging: есть Фронтальная камера: есть, 7 млн пикс. Аудио: MP3, AAC, WAV

Стандарт: GSM 900/1800/1900, 3G, 4G LTE, LTE-A, VoLTE Поддержка диапазонов LTE: модель A1865: FDD-LTE (Bands 1, 2, 3, 4, 5, 7, 8, 12, 13, 17, 18, 19, 20, 25, 26, 28, 29, 30, 66) TD-LTE (Bands 34, 38, 39, 40, 41); модель A1901: FDD-LTE (Bands 1, 2, 3, 4, 5, 7, 8, 12, 13, 17, 18, 19, 20, 25, 26, 28, 29, 30, 66) TD-LTE (Bands 34, 38, 39, 40, 41) Интерфейсы: Wi-Fi 802.11ac, Bluetooth 5.0, NFC Спутниковая навигация: GPS/ГЛОНАСС Система A-GPS: есть

Память и процессор

Процессор: Apple A11 Bionic Количество ядер процессора: 6 Объем встроенной памяти: 256 Гб

Тип аккумулятора: Li-Ion Аккумулятор: несъемный Время работы в режиме разговора: 21 ч Время работы в режиме прослушивания музыки: 60 ч Тип разъема для зарядки: Lightning Функция беспроводной зарядки: есть Функция быстрой зарядки: есть

Громкая связь (встроенный динамик): есть Управление: голосовой набор, голосовое управление Режим полета: есть Датчики: освещенности, приближения, гироскоп, компас, барометр Фонарик: есть

Комплектация: iPhone с iOS 11, EarPods с разъемом Lightning, адаптер Lightning/выход 3,5 мм для наушников, кабель Lightning/USB, адаптер питания USB Особенности: идентификация по лицу (Face ID); степень защиты IP67 от брызг, воды и пыли

Стоп, надо разобраться. Из чего состоит дисплей iPhone?

Крупнейшие производители смартфонов перешли на цельные экраны, в которых дисплей и тачскрин — одно целое без воздушной прослойки.

У iPhone все ещё можно отделить стекло с тач-слоем от дисплея, хотя последний раз воздушная прослойка между ними использовалась только в 3G/3GS. За счет этого экран, он же экранный или дисплейный модуль, состоит из следующих компонентов:

Стекло с сенсорным слоем. Преимущественно именно эта часть разбивается.

Поляризационная пленка или клейкий гель с аналогичными свойствами, обеспечивающие плотное прилегание стекла к дисплею и дополнительную защиту.

Матрица — то, что чаще называют «дисплеем».

Не стоит забывать, что все шлейфы, соединяющие модуль дисплея со смартфоном, являются частью дисплея, и поставляются вместе с ним.

Если они некачественные или испорчены при монтаже, придется покупать новый — пропаять шлейф в большинстве случаев невозможно, и стоить это будет вполовину от стоимости целого модуля.

Так же в экран iPhone установлены, но не являются его частью Face ID (или фронтальная камера в ранних моделях) и Touch ID.

Демонтаж дисплея

Телефон iPhone 8 не отличается слишком сильно от своих предшественников, для того чтобы начать ремонт, надо сначала выкрутить два винта, которые находятся на разъеме зарядки. Необходимо использовать отвертку специально предназначенную для отвинчивания таких винтов. Наконечник этого приспособления напоминает форму цветка с пятью лепестками. Эта операция очень проста и не требует особых усилий.

Откручивания двух винтов возле гнезда зарядки iPhone 8

Так, приступаем к дальнейшим действиям, начинаем подогревать дисплей в iPhone 8. Для этого можно использовать тепловые фены или термомешки iOpenera. Специалисты из сервисного центра Apple iMac Service по адресу: г Харьков ул.Пушкинская 11/13 используют iOpenera, но уверяю, что при необходимой сноровки можно управиться даже домашним феном.

Подогрев экрана iPhone 8

Экран надо нагревать примерно около 4 минут. Для дальнейшего ремонта понадобиться присоска для стекла или специальный инструмент iSlack, предназначенный для безопасного разбора смартфонов. Стоит помнить, что достаточно аккуратно приподнять экран, так, чтобы образовалась щель, в которую можно вставить медиатор для гитары или другой тонкий пластиковый предмет.

Приподымаем дисплей iPhone 8 с помощью специального инструмента

В тот момент, когда экран уже отошел от корпуса, можно снять iSlack. Начинаем оперировать уже только пластиковым инструментом, постепенно снимая защелки экрана со всех сторон. Это приведет к тому, что экран будет медленно подыматься

Стоит обратить внимание на то, что экран поднимаем не по вертикали, а поперек. Экран нужно приподымать очень медленно, чтобы не повредить шлейфы соединяющие дисплей с материнской платой

Чтобы иметь возможность отсоединить дисплей от материнской платы, нужно открутить 7 винтов, которые держат пластинки, закрывающие разъемы всего экрана.

Отвинчивание винта защиты крышки дисплея в iPhone 8

Открутить винты можно обычной небольшой крестовой отверткой. После откручивания всех 7 винтов остается только поднять пластины (желательно с помощью пинцета), а затем отсоединить все разъемы от ЖК-дисплея, кнопки home, батареи (три шлейфа) и верхних датчиков (один шлейф). Для этой операции рекомендуеться использовать пластиковый инструмент spudger GSM.

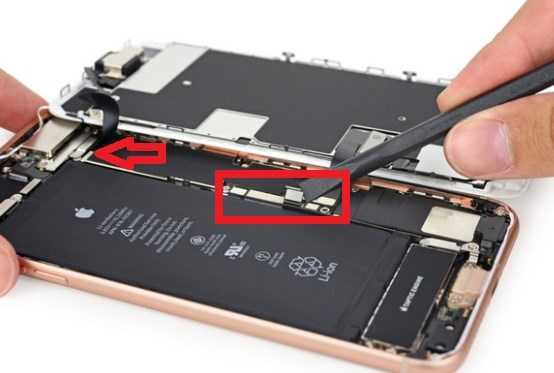

Спуджер GSM (открывашка)Отсоединение разъемов на iPhone 8

После отсоединения всех разъемов можно спокойно отделить экран слегка потянув за него. При этом может тянуться клей, но не беспокойтесь, его можно либо отрезать, либо просто потянуть, вытягивая таким образом остатки липкой „ленты”.

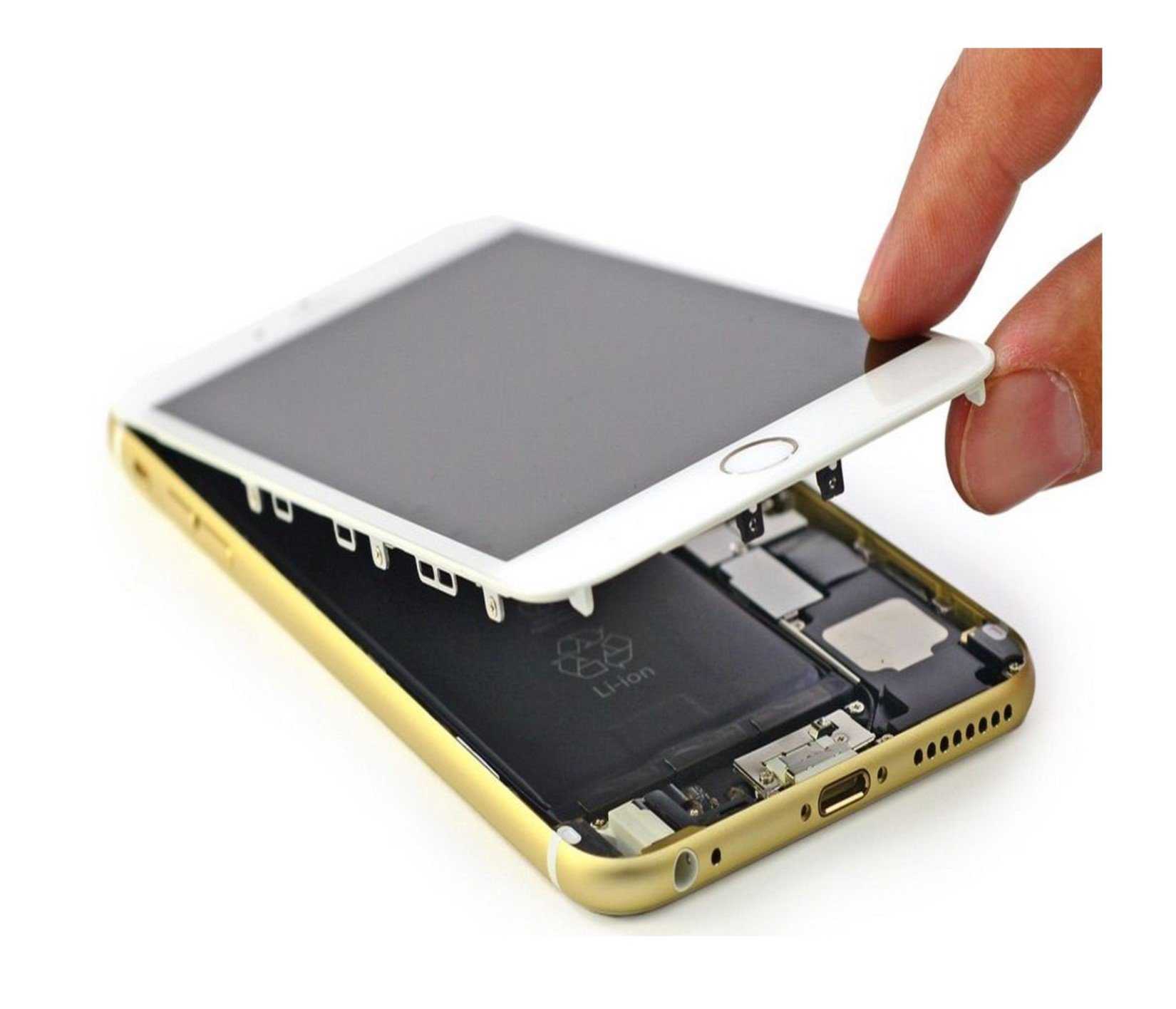

Отделить экран от iPhone 8

Таким вот образом нам удалось отключить весь экран устройства от корпуса, время браться за демонтаж других узлов.

Замена экрана iphone 10: пошаговое руководство к действию

1. Внизу айфона возле разъема для зарядки выкрутите два винта 6,9 мм. Воспользуйтесь отверткой.
2. Нагрейте нижнюю часть девайса в термомешке, что поможет размягчить клей. За неимением этого профессионального приспособления возьмите обычный фен.
3. Если у вас под рукой имеется специальный инструмент с двумя присосками, то зафиксируйте нижнюю часть корпуса между ними и потяните ручку. Не пытайтесь полностью отделить экран от корпуса. Достаточно добится небольшого зазора, в который требуется вставить медиатор.
4. В случае отсутствия инструмента с присосками, возьмите обычную присоску и плотно приставьте ее к нижнему краю. Потяните за ручку для получения зазора, в который вставляется медиатор.

Важный момент: Замена дисплея iphone X требует некоторых усилий. Если отверстие никак не образовывается, воспользуйтесь прогревом смартфона. Нагревайте ваш девайс, до тех пор, пока не будет достаточно места для введения медиатора или лопатки.

1. Медиатором проводят по левому нижнему краю и боковой стороне. Вставлять лопатки очень глубоко запрещено. Аналогичные манипуляции проделывают с правой стороной.

Маленький нюанс: При замене дисплея айфон X очень трудно отделить клей в верхней части. Пройдитесь медиатором несколько раз по верхнему торцу.

1. Теперь раскройте дисплей как книгу. Не пытайтесь полностью отделить переднюю панель от корпуса, ведь экран все еще связан ленточными шлейфами. После того, как замена дисплея айфон X будет завершена, выровняйте зажимы вдоль верхнего края, — должен произойти щелчок.
2. Выкрутите 5 винтов, закрывающие разъем материнской платы, и снимите кронштейн.
3. При помощи лопатки-спуджера или ногтя приподнимите и отведите разъем батареи из гнезда. Если вы хотите, чтобы при замене дисплея iphone 10 сохранилась герметичность, старайтесь не затрагивать темные уплотнения поблизости соединений.
4. Отведите разъем датчика передней панели, снова воспользовавшись лопаткой или ногтем. Аналогичным способом отсоединяется разъем шлейфа LED-панели. Когда будете осуществлять обратную сборку, нажимайте на края разъемов до щелчка. Главное, не затрагивать середину. Подобные действия могут привести к повреждению девайса.
5. При помощи спуджера или ногтя отводится разъем дигитайзера. После того, как пройдет замена экрана на айфон X, выровняйте разъем и аккуратно нажмите на него на концах до щелчка.
6. Поднимите шлейф датчика передней панели.
7. Теперь можете удалить дисплей в сборке.
8. Поблизости порта инфракрасной камеры открутите два винта, расположенных на задней панели дисплея. Если металлический зажим для заземления не вышел вместе с винтом, удалите его.
9. Ликвидируйте 2 винта, закрывающих динамик.
10. Подденьте динамик и переверните его вниз, ориентируясь на верхний край дисплея.
11. Приложите термомешок на минуту к верхней фронтальной части экрана. Можете воспользоваться феном.
12. Переместите острую сторону спуджера под шлейф микрофона. Аккуратно отсоедините микрофон, стараясь не повредить кабель.
13. Подведите медиатор под шлейф и датчик потока освещения. Теперь можете отделить сам модуль от корпуса.
14. При помощи пинцета отделите датчик света от разъема дисплея.
15. Успешное удаление датчика освещения предполагает переход к следующему шагу. В случае возникновения проблем — полоса все еще остается в дисплее, аккуратно при помощи обычного лезвия подтяните ее к верхнему краю.
16. Снимите передний датчик в сборе.
17. Проведите замену модуля.

Как видите, замена экрана iphone 10 не так уж и сложна. Главное, вооружиться несколькими часами свободного времени и строго следовать нашей инструкции.

Новая модель смартфонов от Apple защищена ударопрочным стеклом и прочным корпусом, однако неуязвимыми устройства от этого не стали. Большие стеклянные экраны — всегда главная проблема нынешних телефонов. Замена модуля Айфон Х понадобится в результате:

• разбиения аппарата;
• неаккуратности — ударов, падений, передавливания;
• перегрева;
• долгого нахождения в воде;
• эксплуатационного износа;
• брака.

Поменять модуль на Айфон Х понадобится и после неосторожной разборки аппарата при использовании подручных средств вместо профессиональных инструментов.

Как заменить экран айфона самостоятельно?

Третье — непосредственно разборка iPhone. Сам процесс, на первый взгляд, достаточно прост. Открутить нижние винты крепления дисплейного модуля, аккуратно снять его и установить новый. Но и здесь не всё так просто.

Итак, процесс замены экрана на айфоне можно описать несколькими предложениями.

1. Открутить винты крепления экрана у нижнего разъёма зарядки.
2. Аккуратно приподнять экран при помощи специальной присоски.
3. Отсоединить шлейфы дисплея и тачскрина, отключить шлейф датчика Touch ID.
4. Отключить фронтальную камеру и верхний шлейф.
5. Снять экран. Перенести на новый дисплейный модуль все необходимые элементы со старого экрана.
6. Установить новый экран. Profit!

Казалось бы, всё понятно и при помощи какой-нибудь видео-инструкции поменять экран на айфоне самостоятельно не будет сложной задачей

Однако, рекомендуем обратить внимание на несколько важных вещей

Поднимать и снимать экран iPhone нужно крайне аккуратно

Особенное внимание стоит уделить отключению шлейфа датчика Touch ID для тех моделей, на которых он есть. Одно неловкое движение и его можно порвать

Как следствие, отпечаток пальца айфоном распознаваться больше не будет.
Также аккуратно нужно работать со всеми отключаемыми шлейфами и коннекторами на плате. Все шлейфы очень тонкие и, не имея большого опыта, есть вероятность их порвать или повредить. Разъёмы на плате очень чувствительны к сильным механическим воздействиям. Повредив коннектор крепления дисплея или тачскрина, можно получить гораздо более серьёзные проблемы в работе айфона.
Будьте внимательны к винтам, которые будут откручиваться и вкручиваться на место при замене экрана iPhone. Обратите внимание на то, что они имеют разную длину и толщину. Если перепутать их местами и вкрутить длинный винт на место короткого, можно сильно повредить дорожки или компоненты на плате. В таком случае последствия могут быть ещё серьёзнее, вплоть до полной неработоспособности устройства.
Ознакомьтесь с креплениями периферийных комплектующих, снятие которых необходимо при замене экрана на айфоне. Так, например, в iPhone 6 и iPhone 6s фронтальная камера приклеена с обратной стороны дисплейного модуля и для её снятия необходимо воздействие температуры. Для iPhone X и более новых моделей процесс разборки ещё сложнее, из-за конструктивных особенностей крепления компонентов.
Осмотрите корпус телефона. Если в результате удара или падения корпус деформирован, замят или погнут, поставить новый экран будет очень сложно, либо невозможно. В таких случаях потребуется разобрать айфон и выровнять корпус. Только после этого можно будет поставить новый экран.
Влагозащита. Для тех моделей iPhone, на которых установлена пыле- и влагозащита, при каждой разборке устройства необходимо будет ставить её заново (если, конечно, Вы хотите, чтобы она на Вашем телефоне была).

Как видите, тонкостей много. А у разных моделей iPhone есть ещё и разные особенности, которые обязательно стоит учитывать при разборке и сборке устройства. Очень сложно описать их все в рамках одного материала. Более того, если составлять подобный материал, его вполне можно будет назвать энциклопедией

Итог

В этой статье были подробно рассмотрены все основные варианты самостоятельной замены экрана на смартфоне или планшете. В зависимости от типа устройства и неисправности, сложность ремонта меняется прямо пропорционально. Это не значит, что не получится отремонтировать свой телефон в домашних условиях. Главное не торопиться, делать все без резких движений и по возможности делать перерывы во время работы. Конечно не стоит забывать проверять детали перед установкой. Поэтому, поменять экран на своем Xiaomi, Samsung, LG или iPhone не такая сложная задачка, как кажется на первый взгляд.

Стоимость работы

Как правило, средняя цена в сервисных центрах начинается от 1 000 рублей. Цена зависит от сложности ремонта. Например, восстановление оригинального модуля и приклеивание оригинального стекла может обойтись от 2 000 рублей. В сервисных центрах и мастерских есть профессионально оборудование и расходники (сепараторы, пинцеты, уф лампы, клеящие материалы и т.п.), которые ускоряют процесс замены. И при этом на выполненные работы должна предоставляться гарантия как минимум от одного месяца.

Полезные видео по теме

https://youtube.com/watch?v=mrP0B3mnC7o%3F

https://youtube.com/watch?v=K-A7wMZEjtU%3F

https://youtube.com/watch?v=nf2Sp2AekQo%3F

https://youtube.com/watch?v=sWUrmp2Woz8%3F

https://youtube.com/watch?v=EbL1WJ9sMek%3F

Post Views:
9 239

Вывод

В такой простой и быстрый способ можно снять весь дисплей в iPhone 8. Как видим, замена экрана в моделях iPhone-это самый простой ремонт, который можно выполнить дома всего лишь с помощью:

• двух отверток;
• домашнего фена;
• присоски для экрана;
• пинцета;
• пластиковой отвертки GSM spudger.

Помните, что действия, которые были представлены в этой инструкции, вы делаете на свой страх и риск. Если вы сомневаетесь в своих возможностях звоните по телефону +38 (067) 591-78-88, специалисты из сервисного центра Apple iMac Service всегда готовы провести недорогой ремонт iPhone 8 в самые короткие сроки.
