Что будет если поменять плату на айфоне

Что-то не так с фото: не работает камера

Камера iPhone – это один из важнейших элементов смартфона

Из-за сложного устройства и высокой чувствительности к минимальным повреждениям рекомендуем обращаться с камерой аккуратно: не ронять устройство и, что не менее важно, не допускать попадания воды на корпус и внутрь его

Причины: наиболее частой причиной, по которой может не работать основная камера iPhone, является механические повреждение. Камера может отказать из-за падения телефона или серьезных трещин на линзе. Попадание воды внутрь девайса может спровоцировать короткое замыкание и образование продуктов окисления на контактах. Кроме того, камера может не работать из-за неполадки с программным обеспечением, установкой программ и приложений, содержащих ошибку.

Камера IPhone 6

Решение: вы можете попробовать удалить подозрительное приложение, работающее с камерой. Если дело вовсе не в нем, а в более глубоком сбое программного обеспечения, лучше всего перепрошить телефон (самим это выполнять рискованно, желательно доверить данную задачу специалистам). Механические повреждения камеры также успешно «лечатся»: в сервисном центре смогут заменить камеру полностью, либо отдельный шлейф, что обойдется еще дешевле.

Повреждение экрана

Пожалуй, это одна из самых частых и досадных поломок. Без нормально работающего тачскрина мы не можем полноценно пользоваться телефоном. Даже если сенсор по-прежнему чувствителен к нажатиям, но стекло разбито или сильно треснуло, это значительно затрудняет работу со смартфоном. Например, возникают пятнышки, рябь дисплея, мерцание, цветные точки и «битые» пиксели.

Причины:

сильное механическое повреждение;
удар о твердую поверхность;
попадание жидкости на экран.

Решение: чаще всего вышедший из строя тачскрин нуждается в полной замене. Впрочем, вполне вероятно, что проблема заключается в самом модуле. Также есть шанс, что возникло загрязнение в контактах или на поверхности дисплея, поэтому сенсор может давать сбой. Тогда достаточно лишь прочистить экран и пространство под ним – главное, доверить это дело специалистам.

Чтобы снизить риск возникновения подобной ситуации, советуем заранее приобретать для сенсорного экрана iPhone защитное стекло или пленку от производителя.

Защитное стекло

Основные схемы материнских плат

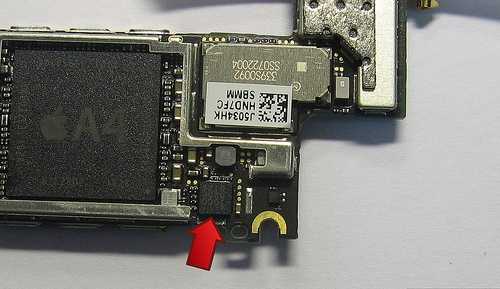

1. Тристар (U2 Tristar)

Он является контроллером подключения USB. Он отсутствует в моделях iPhone4 и 4S: там нет USB, а стоит 30-пиновый разъем.

2. Контроллер питания

Он выполняет функцию обеспечения всех узлов необходимым напряжением.

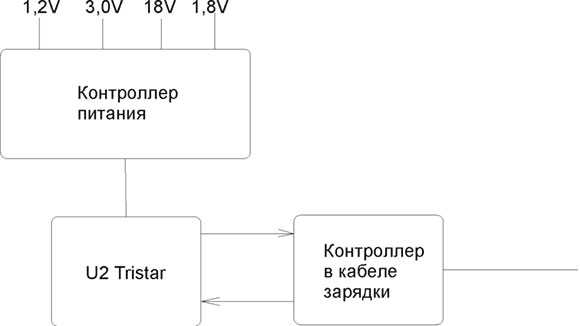

Эти две схемы сообщаются в зарядном кабеле. Они оба отвечают за получение устройством заряда. Его максимальный уровень — 1А. Поэтому для зарядки можно использовать и зарядку iPad. Эти микросхемы отрегулируют уровень тока.

Как понять, что U2 Tristar неисправен? Вот основные признаки:

медленная зарядка;
быстрая разрядка;
резкие скачки процента заряда;
отключение при достаточном заряде (примерно 10-30%);
сообщение на дисплее о том, что аксессуар не работает.

Но перед тем как решать, в каком состоянии эти микросхемы, есть смысл попробовать заменить аккумуляторную батарею, а также разъем зарядки, ее кабель или вообще все зарядное устройство. Мастер в сервисе проверит состояние микросхемы на специально предусмотренном для этого блоке питания.

3. Аудиокодек Cirrus Logic

Он управляет звуком на устройстве.

Признаки неисправности этой микросхемы:

у телефона проблемы с аудиоустройствами (не работают 2 или более);
в динамиках слышны посторонние шумы;
цифровые помехи;
отсутствие звука при звонке;
качество звука ухудшается через некоторое время после начала разговора.

Точно установить, что неисправен именно этот элемент, можно только после проведения замены одного или нескольких шлейфов. При проведении диагностики в сервисном центре плата помещается в рабочий корпус, что позволяет исключить какие-либо проблемы модульного характера. Благодаря этому диагностика становится более точной, а воздействие на плату минимальным.

4. Центральный процессор вместе с видеоподсистемой

На этот процессор устанавливается оперативка. Признаки его неисправности неочевидны, и проверить его исправность возможно только с помощью диагностики.

Однако есть симптомы, которые позволяют предположить, что неисправен именно процессор:

не работает камера, попытка включить ее вызывает перезагрузку телефона, иногда с синим экраном;
самостоятельная перезагрузка телефона при интенсивной работе;
перезагрузка при слабом надавливании пальцем на компьютер.

5. NAND Flash — флэшка с данными.

Чтобы определить исправность микросхемы, также требуется диагностика. Один из возможных признаков — слетание прошивки. Телефон зависает на яблоке. Как правило, перепрошивка решает проблему.

7. EEPROM

Эта микросхема содержит серийный номер телефона. По ее запросу модем присваивает идентификатор IMEI. Тут нужно помнить, что она изготовлена из кремния, который является достаточно хрупким материалом. В связи с этим велика опасность повреждения микросхемы, а восстановлению она, к сожалению, не подлежит.
Эти две микросхемы, а также модемный сопроцессор, называются «Большая тройка». Это значит, что они заменяются только все вместе, и для этого нужен донор.

Признаки, указывающие на неисправность этих микросхем:

в настройках телефона нет прошивки модема и не виден imei;
устройство постоянно ищет сеть;
имеются проблемы с уровнем сигнала.

8. Контроллеры тачскрина

Они осуществляют управление сенсорным экраном.

Понять, что проблема именно в этой микросхеме, можно только тогда, когда точно известно, что дисплей рабочий.

Основные признаки:

сенсор нажимается сам по себе;
на дисплее есть мертвая зона, которая может перемещаться;
периодическое отключение сенсора;
появление на экране различных графических артефактов.

Признаки некорректной работы:

переключатели в настройках неактивны;
отсутствие MAC-адресов.

Это особенно острая проблема для моделей iPhone 5C, так как у них довольно хрупкий корпус из пластика. Признаком неисправности является как раз проблема с часами: они стоят, бегут или отстают.

Перекатка модема

Перед тем как спаивать микросхемы “на компаунде”, обязательное действие – чистка компаунда. Иначе нарушается технология пайки и возможен “угрев” микросхемы. Для выпаивания микросхем использовали моноблочный подогреватель печатных плат termopro СТМ 10-6.

Плата айфон 7

Для того чтобы выполнить перекидку, с ремонтируемой платы спаяли:

центральный процессор,
модем,
EPROM_RF
память,
NFC

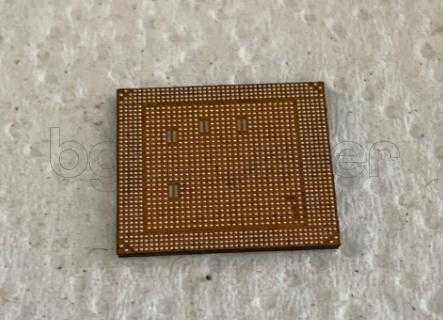

Затем подготовили центральный процессор айфон 7, а именно удалили остатки припоя и компаунда. Затем перекатали чип используя шарики bga.

U0700 CPU iPhone 7

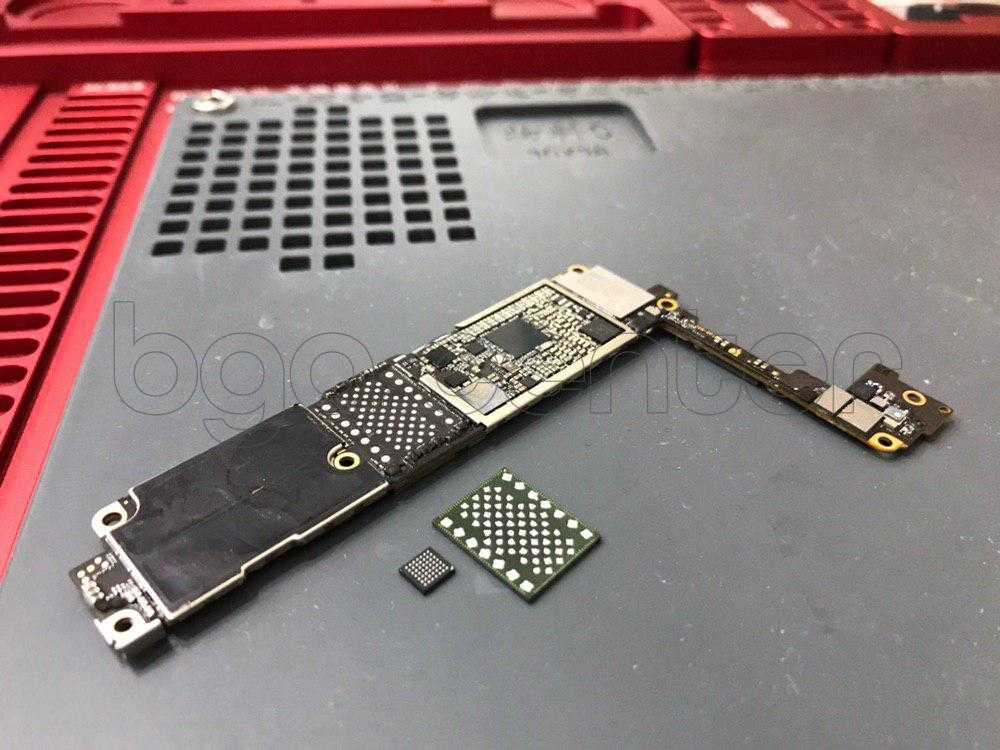

Подготовили микросхему памяти, для дальнейшей работы с программатором IP Box 2.

Клиент принял решение увеличить объем памяти с 32 Gb до 128 Cb.

Память айфон 7

На видео можно посмотреть снятие U0700 (CPU) и BB_RF – (Baseband):

Айфон 7 замена платы/iPhone 7 replacement board

Не работает динамик или микрофон

Длительный износ устройства, попадание пыли, грязи или жидкости – и динамик с микрофоном уже не работают с прежней мощью. Звук ослабевает, регулировка громкости не помогает, собеседник не слышит вас, а вы – его

Что делать? Самое важное на первоначальном этапе – выяснить возможную причину возникшей неисправности

Причины: в случае с выходом из строя ушного динамика проблема может заключаться в шлейфе. Это контакт, соединяющий динамик и системную плату IPhone. Поломка микрофона зачастую происходит из-за сбоя ПО производителя, а также попадания влаги на шлейф или внутрь самого микрофона.

Микрофон в iPhone 4

Решение: если динамик перестал работать или воспроизводить звук в полную силу, лучше не разбирать телефон самостоятельно, а обратиться к квалифицированному специалисту. Внимательный осмотр шлейфов, места контакта и прочих деталей поможет выявить причину неполадок. При необходимости и динамик, и микрофон можно заменить по приемлемой цене.

Ошибки 56, 4013, 4014, −1 и 9 при попытке перепрошить телефон

Как проявляется?

При попытке обновления или восстановления iPhone через iTunes или Finder в macOS Catalina процесс прерывается с одной из перечисленных ошибок.

Причины

Ошибки вызваны периодическими падениями телефона, из-за которых происходит потеря связи процессора с основными компонентами материнской платы.

Возможно починить?

Главное, что нужно знать — проблема в материнской плате и необходимо нести смартфон в сервисный центр. Но мы разберем каждую ошибку отдельно, для более глубокого понимания:

1. Ошибка 4014 — процессор вышел из строя.

Работа по замене процессора очень сложная. Единицы берутся за данную работу, а ее стоимость высокая. Если под процессором на плате еще и появилась трещина вследствие удара, то телефон неремонтопригоден. Бывали случаи, когда после восстановления процессора телефон запускался, но работал от силы две недели. Заранее никак не узнать, сколько смартфон проработает после данной процедуры, поэтому клиентов либо сразу предупреждают перед ремонтом, что аппарат возможно восстановить только для изъятия данных, либо СЦ возвращает деньги по гарантии, если клиента заранее не предупреждали.

2. Ошибка 4013 — в основном это неисправная микросхема флеш-памяти (иногда модем).

Неисправная микросхема флеш-памяти заменяется на новую. Хранившихся ранее на iPhone данных, разумеется, не останется.

3. Ошибка 9 — на каждой прошивке по-разному, также зависит от устройства.

Например, на iPhone 6s это неисправная флеш-память, на iPhone 6 — вышедшая из строя микросхема ARB (Antirollback). Сильно углубляться не будем, для общего понимания что с телефоном, этого достаточно.

Некоторые ошибки iTunes проявляются только на старых версиях прошивок:

1. Ошибка 56 — неисправный NFC.

Требуется замена контроллера NFC.

2. Ошибки 4013 и −1 — неисправна микросхема модема.

Необходимо восстановление микросхемы.

Аппарат не включается

И, наконец, одна из частных и сложных неисправностей: не работает кнопка включения или при нажатии Айфон просто не включается.

Причины: физическое воздействие, попадание внутрь девайса незначительного количества жидкости, произошло окисление контактов. Также возможно, что Айфон не включается из-за сильного перегрева корпуса или повышенной нагрузки.

Решение: вполне вероятно, что потребуется полная диагностика устройства с последующим разбором элементов. Если же Айфон не включается из-за проблем с кнопкой — достаточно будет лишь заменить шлейф или дополнительно пропаять контакты.

iPhone не заряжается

Как проявляется?

При подключении смартфона к зарядному устройству зарядка не начинается.

Причины

Самая распространенная причина заключается в забитом грязью разъеме зарядки. Каждый день, устанавливая смартфон на зарядку, вы утрамбовываете имеющуюся в разъеме грязь. В конечном итоге коннектор кабеля перестает доставать до разъема.
Неправильная работа микросхемы на плате «контроллер синхронизации», которая отвечает за распознавание подключаемых аксессуаров. Смартфон не будет заряжаться при неисправной микросхеме (в отдельных случаях зарядка становится возможной неоригинальными кабелями или, наоборот, только оригинальными моделями).
Выход из строя нижнего шлейфа зарядки (наиболее редкий вариант).

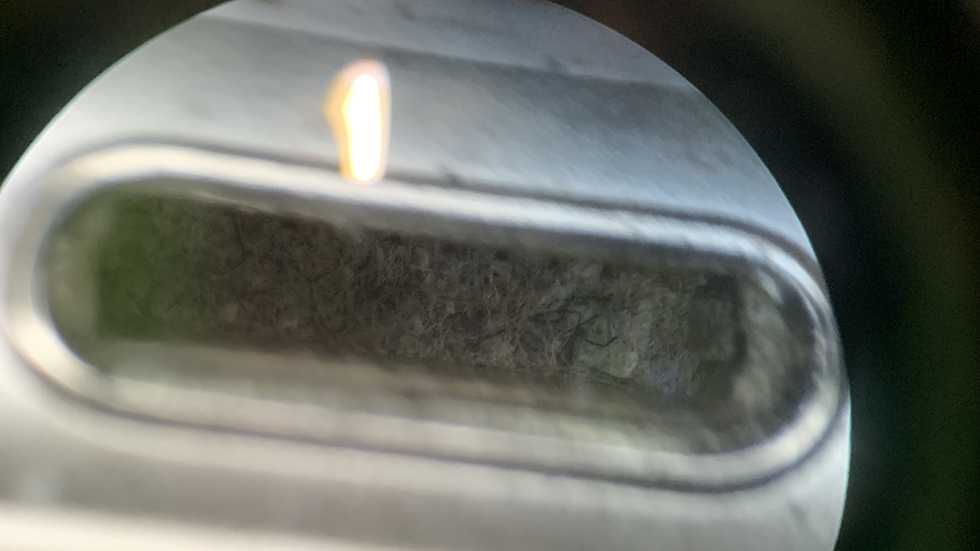

Так выглядит забитый грязью разъем Lightning

Возможно починить?

В первую очередь, необходимо убедиться, не загрязнен ли разъем зарядки. Достаточно всего лишь вычистить грязь пинцетом и проверить, заработала ли зарядка. Многие сервисы наживаются на пользователях, не знающих о таком легком способе починки разъема. В сервисах заявляют о «смерти» нижнего шлейфа или еще хуже, микросхемы на материнской плате, из-за чего стоимость ремонта существенно возрастает.

В большинстве же случаев, у пользователей пустяковая проблема, которую можно устранить за две минуты. К слову, именно поэтому сервисный центр aimobi.ru деньги за чистку разъема не берет.

Если чистка разъема не помогла, необходимо подключить к плате новый шлейф зарядки и проверить его работоспособность. Если новый шлейф результата не дал, то можно однозначно сказать, что проблема в плате, а именно — в «контроллере синхронизации».

Не стоит забывать, что проблема изначально может быть и в самом кабеле зарядки или блоке питания. Обязательно попробуйте зарядку разными кабелями и с помощью разных зарядных адаптеров перед обращением в сервисный центр.

Замена шлейфа в среднем 2000 рублей (время работы 15-20 минут).

Замена контроллера около 3500 рублей (время работы от 1 до 3 часов).

iPhone завис на «яблоке»

Как проявляется?

При включении дальше «яблока» (логотип Apple) не загружается. iPhone циклично перезагружается.

Причины

Причинами этой поломки могут быть: сбой во время обновления, выход из строя аккумулятора или микросхем в результате падения смартфона. В худших вариантах при падении выходит из строя флеш-память или процессор.

Возможно починить?

Зависит от результата диагностики.

Бывает что перепрошивка помогает и телефон запускается, но без данных (в редких случаях помогает обычное обновление телефона через iTunes, при этом данные сохраняются). В ином случае требуется проверка исправности аккумулятора, а после других компонентов iPhone.

Стоимость замены материнской платы iPhone 6

В наличии б/у материнских плат у нас нет! В наличии только новые платы,стоимость от 30 000 руб.

Стоимость Б/У платы — около 16 000 руб., гарантии на плату нет, возможно что плата была в ремонте (пайка, утопленник и т.д.). Покупать такую плату нужно на свой страх и риск.

Если речь идет о новой плате, то ее стоимость равна 70% от стоимости нового телефона. Эта единственная деталь, которую нельзя купить у поставщиков запчастей. Платы снимаются только с телефонов. Мы в обязательном порядке используем новые телефоны, после замены платы происходит активация телефона, эта дата фиксируется в дата-центре Apple и является датой отсчета гарантии, т.е. в любом момент времени можно проверить, что плата действительно новая и не использовалась ранее. Оставшиеся запчасти используются в сервисном центре.

Если вам предлагают плату по заведомо заниженной стоимостью, то не исключены варианты, что плата не новая, была восстановлена после удара, попадания влаги и так далее.

Повреждение крышки корпуса или кнопки Home

Трещины и царапины на корпусе портят внешний вид смартфона – новеньким он уже не смотрится. А проблема с кнопкой Home не позволит полноценно использовать весь функционал устройства: она будет заедать и не сразу реагировать на управление. К счастью, от механических воздействий на «тело» телефона спасают чехлы, защитные задние панели и просто аккуратное обращение.

Кнопка Home

Причины: проблема с корпусом и кнопками может возникнуть из-за небрежной эксплуатации техники, падения, сильного удара, попадания влаги внутрь конструкции.

Решение: при возникновении повреждений, сколов и царапин на корпусе iPhone настоятельно рекомендуется сразу произвести замену задней крышки. Если же, например, на ваше устройство попала жидкость и из строя вышла кнопка Home, лучше всего также обращаться напрямую в сервисный центр.

Если повреждение кнопки чисто механическое, то, скорее всего, IPhone придется полностью пропаивать или заменять неисправный модуль кнопки со шлейфом (то же самое касается и клавиш регулировки громкости). Если же аппарат не контактировал с водой, не подвергался механическим повреждениям, а кнопки все равно не работают – возможно, главная проблема кроется в серьезной поломке процессора или системной платы. В этом случае для уточнения проблемы потребуется профессиональная диагностика специалиста.

Шаг 16

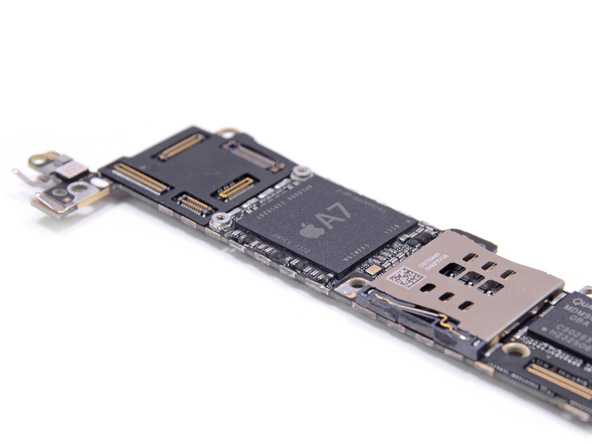

Одним из основных причин, почему стоит выбрать iPhone 5s, а не iPhone 5c является сенсор отпечатков пальцев и, конечно же, A7.

Первый переход на A7 замечен в 64-разрядном процессоре смартфона. На основании обзора AnandTech, похоже, что основная часть прироста производительности А7 исходит не от каких-либо преимуществ, присущих 64-битной архитектуре, а скорее от перехода с устаревшего набора ARMv7 инструкций к новой конструкции ARMv8.

Современный набор инструкций ARMv8 был разработан для 64-битной архитектуры. Это избавляет от унаследованной поддержки за последние 20 лет, что увеличивает эффективность, повышение производительности без ущерба для работы от батареи.

Придется подождать пока мы попадем внутрь чипа, чтобы понять, кто его производит.

Диагностика проблемы почему Айфон 7 не ловит сеть

Телефон вне зоны. К примеру, отправившись в путешествие или переехав в другой город, вы обнаружили, что ваш iPhone 7 не ловит сеть. Перезагрузите телефон — доступный оператор связи подключится в автоматическом режиме. Если это не помогло, то попробуйте перейти в «Настройки», выбрать «Оператор» и выключить автоматический выбор оператора. Если результата и в этом случае нет, то останется только купить SIM-карту оператора, работающего в данном городе.
Телефон залили водой или уронили. Скопление влаги внутри телефона часто становиться причиной коррозии платы. В случае падения также могут повреждаться важные элементы на материнской плате. Такой ремонт считается достаточно сложным: за работу телефона здесь отвечает целый комплект микросхем, переключателей, усилителей, приемников и других элементов, выходящих из строя как вместе, так и по отдельности. Для определения локализации проблемы нужно прозвонить цепь питания модема, проверить все рабочие элементы. Далее неисправные части выпаиваются и устанавливаются новые. Лучший выход здесь — отнести аппарат в сервисный центр.
iPhone 7 не ловит сеть из-за программного сбоя. Если плохой сигнал или полное отсутствие сети вызваны сбоями в работе системы, то для исправления такой проблемы нужна диагностика. Сбой iOS требует перепрошивки телефона, сделать которую смогут в сервисе (примерно, за 20 минут).
Подавление сети. Сигнал глушится стенами из железа, кирпича или бетона, а также в лифтах и подвальных помещениях. В зданиях иногда устанавливают специальные системы по подавлению сети, создающие помехи. В любой из этих ситуаций проблема решается проще всего — понадобиться лишь выйти на улицу.
iPhone 7 был ввезён из другой страны. Сеть при этом не ловится по причине того, что телефон запрограммирован на взаимодействие с определенным оператором связи. Для разблокировки такого iPhone лучше обратиться в соответствующие сервисы.
Неисправна антенна приема сигнала. Если на экране своего iPhone вы видите надпись «Нет сети», то проблема может заключаться в выходе из строя антенны. К материнской плате антенна крепится с помощью коаксиального кабеля и специального разъема — при механических воздействиях она может выскакивать из гнезда. В сервисном центре антенну возвратят на нужное место с добавлением небольшого количества уплотнителя. В результате, iPhone, который не видел сеть, начинает работать как новый.

Отсутствие сети на iPhone 7 часто исправляется простым сбросом настроек. Зайдите в «Настройки», выберите «Основные», «Сброс» и нажмите на «Сбросить настройки сети».

Повреждение системной платы

Материнская плата – сердце любой техники. В ней имеется масса контактов, электронных элементов, контроллеров. Именно в системной плате находится процессор, обеспечивающий функциональность, оптимизацию и быстродействие iPhone. Если в «материнке» возник серьезный сбой, это может привести к полному и внезапному прекращению работы смартфона.

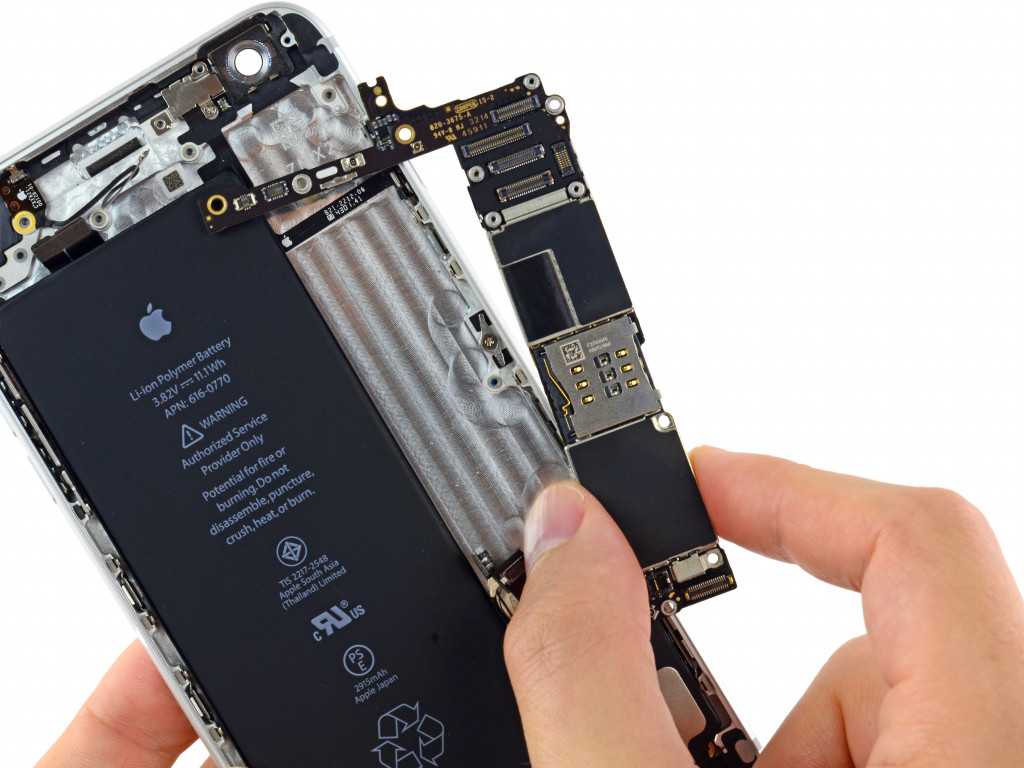

Материнская плата iPhone 6

Причины:

падение телефона с большой высоты, сильный удар о твердую поверхность;
проникновение внутрь устройства большого количество влаги и возникшая вследствие этого коррозия на внутренних электронных компонентах.

Решение: если вы подозреваете, что проблема заключается именно в системной плате, не пытайтесь что-то делать самостоятельно, иначе рискуете окончательно погубить аппарат. Лучше всего обратиться в сервисный центр, где будет проведен комплексный осмотр и точная диагностика «внутренностей» вашего смартфона.

Основные компоненты iPhone 7

Теперь давайте перейдем к самой материнской плате

На картинке выше квадратиками выделены следующие микросхемы:

Красный это процессор A10 Fusion
Оранжевый LTE-модем Qualcomm MDM9645M отвечает за связь и интернет
Желтый Skyworks 78100-20 сетевой передатчик, усилитель мощности
Зеленый и голубой это два модуля усиления мощности Avago AFEM-8065 и Avago AFEM-8055 соответственно

На обратной стороне платы имеем следующие микросхемы:

Красный Nand или флешь память в этой микросхеме храниться вся ваша информация ( фото, видео и м.д)
Оранжевый Murata 339S00199 модуль Wi-Fi/Bluetooth
Желтый NFC контроллер NXP 67V04 нужен для бесконтактной оплаты
Светло зеленый основной контролер питания iPhone Dialog 338S00225
Голубой Qualcomm PMD9645 контролер питания модема
Синий Qualcomm WTR4905 Multimode LTE трансивер приёмопередатчик сигнала
Розовый Qualcomm WTR3925 RF трансивер приёмопередатчик сигнала
Салатовый Bosch Sensortec BMP280 барометр или датчик атмосферного давления
Фиолетовый Apple/Cirrus Logic 338S00105 аудио кодек
Бирюзовый две микросхемы Cirrus Logic 338S00220 для усиления звука
Белый Lattice Semiconductor ICE5LP4K контролер для различных датчиков
Темно зеленый Skyworks 13703-20 радиочастотная ИС-антенна
Черный Skyworks 13703-21 радиочастотная ИС-антенна
Темно красный Skyworks 77363-1 усилитель мощности GSM

Что бы не путаться в цветах оставшиеся компоненты покажу на картинке снизу

Оставшиеся микросхемы:

Красный Avago LFI626 200157 микросхема модуля Wi-Fi
Оранжевый NXP 610A38 контроллер питания U2
Желтый TDK EPCOS D5315 усилитель мощности
Зеленый Texas Instruments 62W8C7P контролер зарядки
Голубой Texas Instruments 65730A0P контролер дисплея ( стекляшка)

Вот, пожалуй, и все основные микросхемы iPhone 7 мне было бы приятно если бы вы написали какой-нибудь комментарий по теме статьи и поделились своим мнение. Спасибо до новых статей.

Останутся ли номера и фото, если переставить плату с одного айфона на другой?

Если вы разбили экран на своём, и в проверенном сервисе переставите его материнскую плату в другой идентичный айфон, то конечно всё останется в памяти, которая распаяна на плате, при условии, что ваша плата не пострадала.

Для чего в коробку с iPhone кладут 2 наклейки Apple?

Наклейки кладут для того что бы счастливый обладатель нового гаджета наклеил их на видное место, что повышает узнаваемость бренда. Дешево и сердито -)

Как поменять сотового оператора с сохранением номера?

Переход с сохранением номера (MNP)

Шаг — С паспортом посетить один из Офисов продаж выбранного оператора мобильной связи, заполнить заявку и выбрать удобный для вас тарифный план.
Шаг — Закрыть все долги у предыдущего оператора.
Шаг — Получить Сим-карту с временным номером, которым абонент может пользоваться до переноса его абонентского номера. Переход может занять от 8 дней с момента поступления заявления абонента.
Шаг — Получить SMS-уведомление об успешном завершении процесса переноса номера и возможности пользоваться услугами.

7 2 · Хороший ответ

с таким вам смогут помочь только в сервисном центре, где реально работали с айфонами уже!

да и вообще не понимаю, зачем терять время тут, когда в СЦ за минуты могут помочь

Как изменить учетную запись на iPhone?

1 Открываем Настройки.

2 Ищем пункт меню iCloud и заходим в него.

3 Прокручиваем экран в самый низ и видим строку «Выйти».

4 Нажимаем и встречаем первое предупреждение: «Если Вы выйдите из учетной записи, все фотографии Фотопотока и iCloud Drive, хранящиеся в iCloud, будут удалены с этого iPhone». Что это значит? Это значит, что при смене учетной записи iCloud, с iPhone удалятся вышеперечисленные данные, связанные с ней. Не надо переживать, в самом «облаке» они останутся и к ним можно будет получить доступ с сайта www.icloud.com. Соглашаемся с этим.

5 Всплывает предупреждение второе – «С iPhone будут удалены все заметки iCloud». Актуальное для тех, кто использовал приложение заметки и синхронизировал его содержимое с облачным хранилищем, компьютером и т.д. Опять же надо понимать, что они не удаляются целиком, доступ к ним останется при помощи сайта.

6 Еще один вопрос – «Что Вы хотите сделать с календарями, данными Safari, контактами и напоминаниями?» Я выбираю – оставить на этом iPhone. В случае чего, их можно самостоятельно удалить позже.

7 Нам предлагают ввести пароль от iCloud – делаем это. Все, мы вышли из учетной записи на этом iPhone.

Установка материнской платы и обратная сборка iPhone 7 Plus

Теперь установите материнскую плату в исходное положение. Кронштейн камеры должен быть сверху на материнской плате. Закрепите материнскую плату с помощью винтов (зеленые — 1.8 мм, голубые — 2.0 мм, желтый — 1.1 мм). Вставьте лоток для SIM-карты.

Аккуратно подключите контакты антенного кабеля. Поместите их над их гнездами, прежде чем надевать на них. Затем подключите два разъема к материнской плате. Закрепите кронштейн с помощью винтов Phillips (зеленые — 1.1 мм).

Закрепите небольшой соединительный элемент с помощью винтов Phillips (зеленые — 1.1 мм).

Установите крышку антенны на место и нажмите на нее. Прикрутите винты Phillips (зеленые — 1.1 мм, голубой — 1.0 мм). Не забудьте боковой винт.

Поместите антенну Wi-Fi обратно в корпус телефона. Теперь закрутите ее винтом (зеленый — 1.1 мм). Теперь подключите разъем. Затем аккуратно нажмите на гибкий кабель, чтобы клей приклеился.

Вставьте основную камеру обратно в держатель и нажмите на нее. Подсоедините два разъема камеры. Теперь снова прикрепите пластину кронштейна камеры и прикрутите ее (голубой — 1.4 мм, зеленый — 2.2 мм).

Чтобы новая наклейка хорошо приклеилась, уберите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону и аккуратно надавите. Снимите вторую часть пленки

Обратите внимание на правильное расположение наклейки на раме. Углы наклейки отличаются и помогут вам правильно расположить наклейку

Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не на 100%! На фотографиях показан iPhone 8 Plus, но этап ничем не отличается.

Держите дисплей вертикально на раме и подключите разъем FaceTime к материнской плате. Расположите дисплей на правом краю рамки. Вставьте пластину кронштейна разъема фронтальной камеры FaceTime обратно в iPhone и закрепите его тремя винтами (розовые — 1.0 мм, голубой — 1.3 мм).

Подключите кнопку «Домой» и кабели дисплея к материнской плате.

Подсоедините кабель аккумулятора. Вставьте пластину кронштейна обратно в iPhone и закрепите ее четырьмя винтами Y-типа (розовые — 1.1 мм, голубой — 2.4 мм).

Прикрепите дисплей к правому краю рамки и установите его на iPhone. Сдвиньте дисплей в направлении кнопки режима ожидания, чтобы зацепились защелки. Затем нажмите на дисплей по всей рамке, чтобы зафиксировать его.

На ремонт в bgacenter принесли айфон 7 с деформированным корпусом. Клиент решил заменить корпус телефона для дальнейшей продажи. Перед тем как выполнять дальнейшие действия, сразу сделали резервную копию данных. Так как iPhone работал и в любой момент могла появиться неисправность материнской платы. Диагностика и последующий ремонт проводилась на курсах пайки bga.

Диагностика айфон 7

Перед тем как диагностировать плату, необходимо разобрать iPhone 7. Так как при визуальном осмотре, под микроскопом, наблюдалось деформация текстолита системной платы. Клиенту предложили заменить не только корпус, и плату. А именно произвести перекидку основных микросхем на заведомо исправную плату iCloud.

Во время такого ремонта переносятся следующие микросхемы:

U0700 – CPU (центральный процессор),
BB_RF – Baseband (модем PMB9943),
U1701 – память,
EPROM_RF – запоминающее устройство, где хранится imei телефона,
NFC_RF – модуль NFC.

Плата айфон 7 сторона А

Для диагностики и ремонта – по замене платы айфон 7 использовалось программное обеспечение Zillion X Work.

В этой программе отображаются:

взаимосвязи между элементами на системной плате телефона,
сопротивление линий,
расположение микросхем на motherboard,
характеристики (номиналы) радиокомпонентов,
и другая полезная информация.

Также для диагностики можно воспользоваться менее информативной, но зато бесплатной программой Phoneboard.

Плата айфон 7 сторона В

Кнопка Home

Центральная кнопка, кнопка «Домой».

Кнопка находится на шлейфе с разъемом. Начиная с iPhone 5s содержит в себе считыватель Touch ID.

Схемы материнских плат iPhone
— это основное направление диагностики при неисправности телефона. Материнская плата у этих устройств может иметь разное количество слоев, но в среднем их обычно 10. Такие элементы, как катушки, резисторы и некоторые другие размещаются на самом верхнем и самом нижнем слоях. При этом по каждому слою проходят дорожки.

При образовании трещины в каком-либо из внутренних слоев, эти дорожки разрываются. Причиной появления трещин могу быть удары платы или ее изгибы. Иногда контакт может быть прерывистым, неожиданно появляться и исчезать. Это связано с температурным расширением материалов.

При работе с высокой нагрузкой телефон с поврежденной дорожкой может произвольно отключаться или перезагружаться. Причина — расширение платы вследствие высокой температуры. Она может отодвигать друг от друга поврежденные дорожки, что вызывают потерю контакта. При остывании платы работа устройства возобновляется. Поэтому такую проблему невозможно выявить при обычном режиме работы аппарата.

На схеме изображены дорожки, соединяющие микросхемы и мелкие элементы.

На задней стороны всех микросхем, установленных на материнской плате, расположены специальные шарики. Они изготовлены из припоя и называются BGA (Ball Grid Array). Это не всегда удобно.

Дело в том, что в целях укрепления большинство из микросхем заливают компаундом. Это специальная смола, которая укрепляет пайку и снижает вероятность поломки в результате механических воздействий на телефон (например, падений или ударов). Минус в том, что заменить такие микросхемы в случае необходимости очень нелегко.

В современных моделях, начиная с 5S, вместо компаунда часто стали использовать полимерную смолу. Она менее твердая, и замена микросхемы стала проще. Однако защита микросхем в результате такой замены снизилась, поэтому такие модели сильнее реагируют на удары и падения.

Если телефон получал сильный удар — например, падал с большой высоты, и к тому же на его корпусе есть какие-то видимые повреждения — скорее всего, пайка каких-либо микросхем тоже пострадала. Соответственно даже после ремонта некоторые функции могут не работать.

Сама микросхема остается прямой даже в случае изгибания платы. Дело в том, что микросхемы изготавливают из особого материала — кристаллического кремния, который не деформируется, а сразу рассыпается. При этом припой и компаунд могут изгибаться вместе с самой платой. Эти шары из припоя, даже будучи деформированными, все равно сохраняют контакт с материнкой, хоть она и изогнута. Таким образом, при выпрямлении платы компаунд вернется в исходное состояние. А вот BGA не имеют эластичности и останутся смятыми. Отсюда происходит прерывание контакта между платой и микросхемой. В результате этого та функция, которой она управляет, перестает работать. А если к тому же микросхема отвечает за процессор или контроллер, пользоваться телефоном вообще не получится.

Поэтому опытный мастер, прежде чем вытаскивать материнскую плату из пострадавшего устройства, всегда предупреждает о возможных рисках.

В этой статье будут рассмотрены основные микросхемы, установленные в iPhone и приведены некоторые признаки нарушения их работы.

Функция Face ID не дает внести лицо или выдает ошибку

Как проявляется?

При попытке зарегистрировать новое лицо камера периодически в расфокусе и появляются надписи с просьбой поднять или опустить камеру.

Причины

Неисправность может быть вызвана надломом или порезом шлейфа. Кроме этого, распознавание лица может полностью выходить из строя из-за попадания влаги (достаточно одной капли).

Возможно починить?

Починка этой поломки невозможна. В связи с этим рекомендуется обязательно проверять работоспособность функции Face ID при покупке iPhone с рук. Если подобная проблема проявилась на недавно купленном iPhone, такой смартфон следует сдать по гарантии.

Айфон 7 замена платы

Установка микросхем на плату iCloud производилась в следующем порядке:

U0700 (центральный процессор). Перед этим мультиметром проверили сопротивление линий питания самого CPU и оперативной памяти (SDRAM). Полученные замеры соответствуют показаниям на исправном процессоре, то есть короткое замыкание отсутствует. После установки U0700 повторно, но уже на плате произвели замер сопротивления в цепях питания процессора и оперативки. Затем для проверки правильности установки CPU, подключили плату к ноутбуку. Телефон определился в DFU. Следующий шаг – прошили iPhone 7. В результате прошивки получили ошибку 4014, это нормально. Так как на плате iCloud не установлена память, телефон при прошивке выдает именно эту ошибку, потому-что нет связи CPU – NAND.
BB_RF. Используя паяльник, флюс и медную оплетку с модема удалили остатки заводского припоя и компаунда. Затем подготовили трафарет. Используя BGA пасту накатали микросхему. После этого припаяли к контактной площадке Baseband по ключу.
EPROM_RF. Шариками 0,2 накатали чип и припаяли его на плату также по ключу. Микросхема очень маленьких размеров, всего четыре контакта. Будьте внимательны, возможно потерять EPROM_RF, регулируйте поток воздуха на фене.
Память. Перед монтажом микросхемы U1701, мультиметром прозвонили контактную площадку на наличие обрывов и коротких замыканий. Для этого необходимо перевести мультиметр в режим измерения сопротивления. Восстановили шариковые выводы флешки и припаяли, предварительно обеспечив плату теплоотводом.
NFC. Проверили контактную площадку на наличие обрывов. Зареболили микросхему (на фото ниже) и припаяли.

Motherboard iPhone 7

После установки всех микросхем, отмыли остатки флюса и продули плату сжатым воздухом. Затем подключили к лабораторному блоку питания для проверки на наличие короткого замыкания. При проверке КЗ не выявлено.
